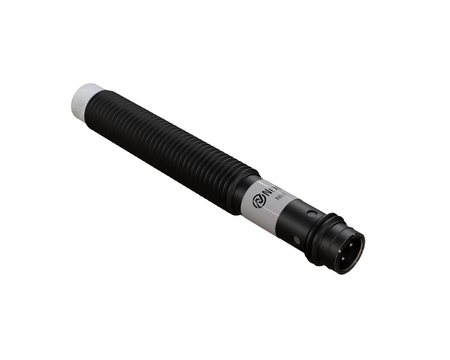

Indukční snímač M8 pro svařování 60 mm konektor M8 NPN NO Sn = 2 mm

Indukční senzor NWI08111 pro svařování byl vyvinut pro aplikace, které vyžadují odolnost proti otěru, nárazům, znečištění a nepřetržitý provoz v náročném průmyslovém prostředí.

Kompaktní rozměr M8 umožňuje montáž senzoru přímo na ramenu svařovacího robota, aniž by omezoval jeho rozsah pohybu, Ø8 x 60 mm jsou rozměry umožňující rychlou výměnu senzoru bez demontáže veškerého svařovacího příslušenství.

Technická specifikace:

• Průměr: M8, nejmenší rozměr v této řadě, vhodný do stísněných prostor při bodovém svařování
• Délka: 60 mm, prodloužené pouzdro zajišťující vyšší tuhost uchycení v náročných svařovacích podmínkách
• Dosah detekce: 2 mm, stabilní charakteristika detekce kovu i v blízkosti elektromagnetického pole svářečky
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, čelo PTFE zabraňuje přichytávání kovových odstřiků vznikajících při svařování
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná verze využívá plný dosah detekce, užitečný u větších svařovaných dílů
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: NPN, typ výstupu NPN dobře spolupracuje s typickými vstupy PLC na linkách pro odporové svařování
• Připojení: s konektorem M8, konektorové připojení umožňuje rychlou výměnu senzoru bez demontáže celé svařovací instalace
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, potvrzená odolnost proti elektromagnetickému rušení generovanému svářečkami a svařovacími roboty
• Katalogové číslo: W1CN-M0802N-OPU3

Použití

• Osvědčuje se v robotizovaných svařovacích systémech a robotizovaných svařovacích linkách, kde roboty pracují bez stálého dohledu operátora.
• Podporuje provoz inteligentních svařovacích linek a inteligentních svařovacích pracovišť integrovaných s nadřazeným systémem.
• Používá se v konceptu Industry 4.0 v oblasti svařování a odporového svařování, kde data ze senzoru putují do systému monitorování výroby.
• Napomáhá robotizaci svařovacích procesů a robotizaci procesů odporového svařování, čímž zvyšuje opakovatelnost a výkonnost linky.
• Používá se v automatizaci výroby a robotizaci výroby v provozech, kde svařování a odporové svařování tvoří klíčovou fázi procesu.

Výhody/Vlastnosti

• Díky vysoké odolnosti se osvědčuje v prostředí s vysokou úrovní elektromagnetického rušení, jaké generují svařovací stroje.
• Lze jej použít jako senzor pro svařovací stroje odolný proti rušení a senzor pro svářečky odolný proti elektromagnetickému rušení.
• Zachovává stabilitu signálu jako senzor pro svařování odolný proti elektromagnetickému rušení, což omezuje počet chybných detekcí.
• Stabilní provoz indukčního senzoru ve svařovacím prostředí a odolnost proti elektromagnetickému rušení při svařování jsou klíčové vlastnosti tohoto modelu.
• Robustní, zcela uzavřená konstrukce a vysoce kvalitní materiály pouzdra zajišťují dlouhou životnost při nepřetržitém provozu.

Kdy zvolit tento model

• Když bude senzor používán na automatizované svařovací lince a musí zajistit stabilní detekci kovových předmětů.
• Pokud je vyžadována spolehlivá detekce dílu ve svářečce.
• Když má senzor spolupracovat s automatizačním systémem svařovacího pracoviště.
• Když je potřeba indukční senzor pro svařovacího robota pracujícího v náročném prostředí.

Připojení

Snímač má výstup NPN, proto k připojení zvolte připojovací kabel M8 3-pin bez LED diod. Kabely s LED diodami (NXOC08261…, NXOC08121…) mají žlutou stavovou diodu zapojenou pro výstup PNP a pro snímače NPN nejsou vhodné.
