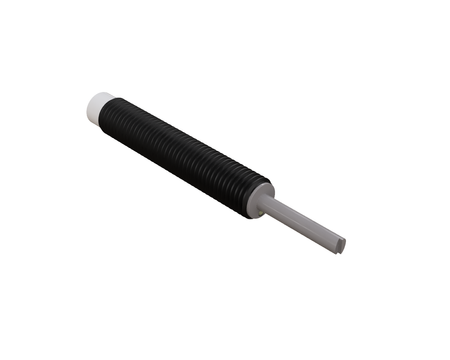

Indukční snímač M8 pro svařování 45 mm kabel 2m PNP NO Sn = 2 mm

Odolný svařovací indukční senzor NWI08013 je spolehlivé řešení pro svařovací roboty, pracoviště odporového svařování a automatické výrobní linky vyžadující přesnou detekci.

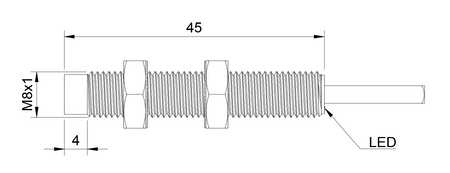

Díky malému rozměru M8 senzor nekoliduje s příslušenstvím pro svařování namontovaným v přímém sousedství, Ø8 x 45 mm je kompaktní formát, který neomezuje volnost pohybu svařovacího robota.

Technická specifikace:

• Průměr: M8, kompaktní průměr usnadňující montáž na ramenu svařovacího robota
• Délka: 45 mm, kompaktní konstrukce, praktická při omezeném montážním prostoru kolem svářečky
• Dosah detekce: 2 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, povlak PTFE na čele senzoru usnadňuje čištění pracoviště bez rizika poškození detektoru
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná montáž (non-flush) zajišťuje větší dosah detekce při dostatečném montážním prostoru
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: PNP, výstup PNP standardní pro většinu nových instalací svařovací automatizace
• Připojení: s kabelem o délce 2 m, kabel odolný proti vibracím a častému pohybu typickému pro svařovací roboty
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, potvrzená odolnost proti elektromagnetickému rušení generovanému svářečkami a svařovacími roboty
• Katalogové číslo: W1CN-M0802P-O3U2

Použití

• Podporuje kontrolu polohy při odporovém svařování, když signalizuje řídicímu systému stroje přítomnost dílu v pracovní zóně.
• Používá se v systémech automatizace svařování a systémech automatizace odporového svařování jako prvek zpětné vazby pro PLC.
• Je součástí systémů kontroly procesu svařování a systémů kontroly procesu odporového svařování, kde potvrzuje přítomnost a pozici dílu.
• Uplatnění nachází v automatických svařovacích systémech a automatických systémech odporového svařování pracujících v nepřetržitém režimu.
• Osvědčuje se v robotizovaných svařovacích systémech a robotizovaných svařovacích linkách, kde roboty pracují bez stálého dohledu operátora.

Výhody/Vlastnosti

• Jako indukční senzor odolný proti elektromagnetickému rušení nevytváří falešná sepnutí během svařovacího cyklu.
• Osvědčený jako odolný proti elektromagnetickému poli, pracuje stabilně i v přímém sousedství cívek a proudových vodičů svářečky.
• Hodí se pro provoz v silném elektromagnetickém poli, typickém pro odporové svařování a obloukové svařování.
• Potvrzenou odolnost proti EMC oceňují integrátoři, kteří staví průmyslové senzory odolné proti EMC pro svařovací aplikace a aplikace odporového svařování.
• Díky vysoké odolnosti se osvědčuje v prostředí s vysokou úrovní elektromagnetického rušení, jaké generují svařovací stroje.

Kdy zvolit tento model

• Když má senzor pracovat v průmyslové svářečce vystavené náročným provozním podmínkám.
• Pokud je vyžadována spolehlivá detekce dílu ve svářečce.
• Když je potřeba detekce komponenty na automatické lince svařování nebo odporového svařování.
• Když je potřeba kontrola přítomnosti dílu v automatickém cyklu svařování.
