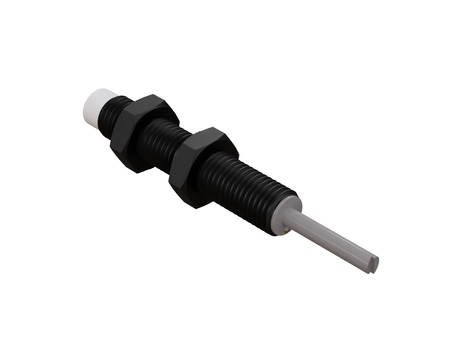

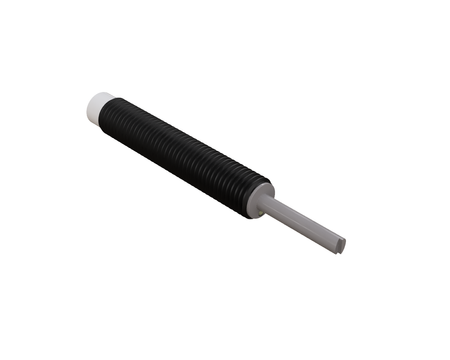

Indukční snímač M8 pro svařování 45 mm kabel 2m PNP NC Sn = 2 mm

Indukční senzor NWI08014 pro svařovací prostředí zajišťuje spolehlivou detekci kovových objektů i při silném elektromagnetickém rušení vznikajícím při provozu svařovacích zařízení.

Malé rozměry M8 usnadňují integraci s úchyty bodových svářeček, kde se počítá každý milimetr prostoru, Ø8 x 45 mm jsou rozměry osvědčené v praxi na linkách pro odporové svařování, které spojují malé gabarity s trvanlivou konstrukcí.

Technická specifikace:

• Průměr: M8, nejmenší rozměr v této řadě, vhodný do stísněných prostor při bodovém svařování

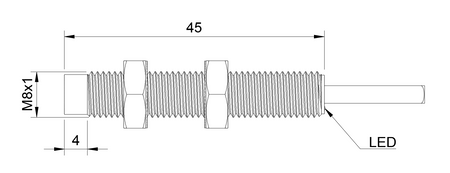

• Délka: 45 mm, kompaktní konstrukce, praktická při omezeném montážním prostoru kolem svářečky
• Dosah detekce: 2 mm, osvědčený dosah detekce v podmínkách typických pro robotizované svařování
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, povlak PTFE na čele senzoru usnadňuje čištění pracoviště bez rizika poškození detektoru
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná montáž (non-flush) zajišťuje větší dosah detekce při dostatečném montážním prostoru
• Spínací funkce: normálně zavřený (NC), logika NC umožňuje detekovat chybějící díl jako aktivní signál, což usnadňuje kontrolu procesu svařování
• Typ výstupu: PNP, výstup PNP standardní pro většinu nových instalací svařovací automatizace
• Připojení: s kabelem o délce 2 m, kabel odolný proti vibracím a častému pohybu typickému pro svařovací roboty
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, potvrzená odolnost proti elektromagnetickému rušení generovanému svářečkami a svařovacími roboty
• Katalogové číslo: W1CN-M0802P-C3U2

Použití

• Funguje jako snímač polohy pro svářečky a senzor přítomnosti dílu pro odporové svařování, který potvrzuje správné uložení dílu před cyklem.
• Podporuje kontrolu polohy při odporovém svařování, když signalizuje řídicímu systému stroje přítomnost dílu v pracovní zóně.
• Používá se v systémech automatizace svařování a systémech automatizace odporového svařování jako prvek zpětné vazby pro PLC.
• Je součástí systémů kontroly procesu svařování a systémů kontroly procesu odporového svařování, kde potvrzuje přítomnost a pozici dílu.
• Uplatnění nachází v automatických svařovacích systémech a automatických systémech odporového svařování pracujících v nepřetržitém režimu.

Výhody/Vlastnosti

• Senzor je odolný proti elektromagnetickému rušení, díky čemuž si zachovává stabilní výstupní signál v blízkosti pracujících svářeček.
• Jako indukční senzor odolný proti elektromagnetickému rušení nevytváří falešná sepnutí během svařovacího cyklu.
• Osvědčený jako odolný proti elektromagnetickému poli, pracuje stabilně i v přímém sousedství cívek a proudových vodičů svářečky.
• Hodí se pro provoz v silném elektromagnetickém poli, typickém pro odporové svařování a obloukové svařování.
• Potvrzenou odolnost proti EMC oceňují integrátoři, kteří staví průmyslové senzory odolné proti EMC pro svařovací aplikace a aplikace odporového svařování.

Kdy zvolit tento model

• Pokud aplikace zahrnuje svařovací roboty pracující v náročných průmyslových podmínkách.
• Pokud aplikace zahrnuje automatické bodové svařování a kontrolu polohy komponenty.
• Pokud proces vyžaduje rychlou detekci kovových předmětů v robotizované aplikaci.
• Když je potřeba senzor pro svařovací automatizaci, který kontroluje přítomnost nebo polohu kovového dílu.
