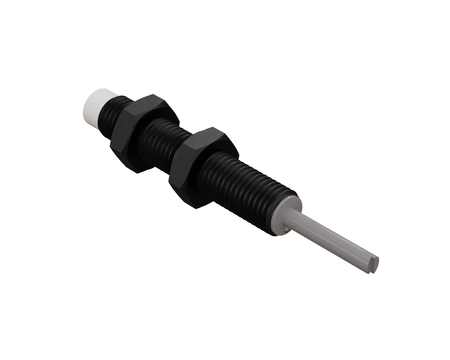

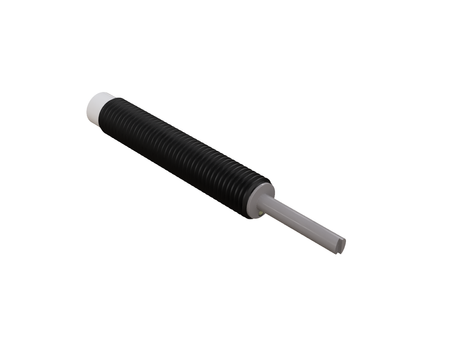

Indukční snímač M8 pro svařování 45 mm kabel 2m NPN NO Sn = 2 mm

Indukční senzor NWI08011 pro svařovací prostředí zajišťuje spolehlivou detekci kovových objektů i při silném elektromagnetickém rušení vznikajícím při provozu svařovacích zařízení.

Malé rozměry M8 usnadňují integraci s úchyty bodových svářeček, kde se počítá každý milimetr prostoru, Ø8 x 45 mm jsou proporce zajišťující stabilní detekci i při vibracích generovaných svářečkou.

Technická specifikace:

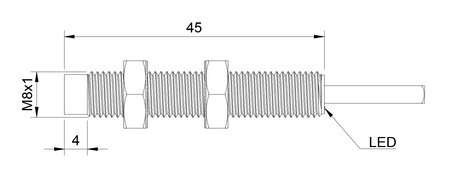

• Průměr: M8, praktický rozměr pro pracoviště s omezeným montážním prostorem
• Délka: 45 mm, kompaktní konstrukce, praktická při omezeném montážním prostoru kolem svářečky
• Dosah detekce: 2 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, čelo PTFE zabraňuje přichytávání kovových odstřiků vznikajících při svařování
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná verze využívá plný dosah detekce, užitečný u větších svařovaných dílů
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: NPN, výstup NPN kompatibilní s řídicími systémy běžně používanými ve svařovací automatizaci
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, stabilní výstupní signál i v přímém sousedství silných elektromagnetických polí při svařování
• Katalogové číslo: W1CN-M0802N-O3U2

Použití

• Podporuje provoz inteligentních svařovacích linek a inteligentních svařovacích pracovišť integrovaných s nadřazeným systémem.
• Používá se v konceptu Industry 4.0 v oblasti svařování a odporového svařování, kde data ze senzoru putují do systému monitorování výroby.
• Napomáhá robotizaci svařovacích procesů a robotizaci procesů odporového svařování, čímž zvyšuje opakovatelnost a výkonnost linky.
• Používá se v automatizaci výroby a robotizaci výroby v provozech, kde svařování a odporové svařování tvoří klíčovou fázi procesu.
• Senzor se řadí mezi typické senzory pro průmyslové svařování a indukční senzory pro svařování, montované přímo u pracoviště.

Výhody/Vlastnosti

• Lze jej použít jako senzor pro svařovací stroje odolný proti rušení a senzor pro svářečky odolný proti elektromagnetickému rušení.
• Zachovává stabilitu signálu jako senzor pro svařování odolný proti elektromagnetickému rušení, což omezuje počet chybných detekcí.
• Stabilní provoz indukčního senzoru ve svařovacím prostředí a odolnost proti elektromagnetickému rušení při svařování jsou klíčové vlastnosti tohoto modelu.
• Robustní, zcela uzavřená konstrukce a vysoce kvalitní materiály pouzdra zajišťují dlouhou životnost při nepřetržitém provozu.
• Konstrukce odolná proti svařovacím odstřikům zajišťuje, že senzor zůstává funkční i při přímém kontaktu s rozžhavenými částicemi kovu.

Kdy zvolit tento model

• Když je nutná kontrola polohy dílu během automatického svařování.
• Pokud je potřeba detekce předmětů v místě se silným elektromagnetickým polem.
• Když má senzor spolupracovat s automatizačním systémem svařovacího pracoviště.
• Když je potřeba indukční senzor pro svařovacího robota pracujícího v náročném prostředí.
