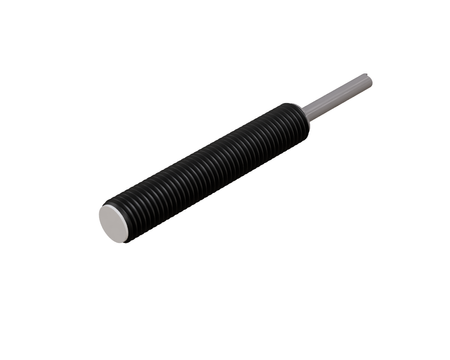

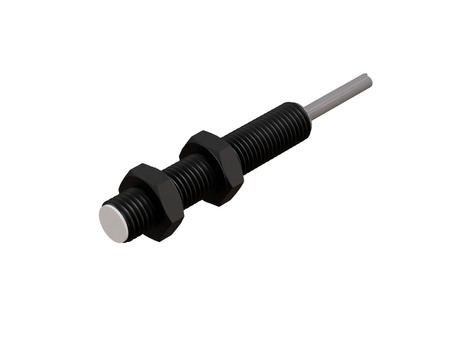

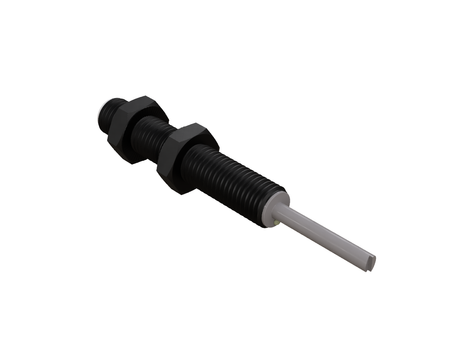

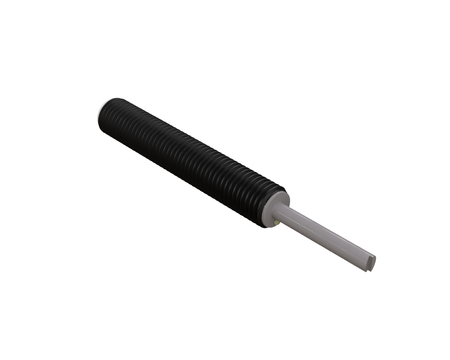

Indukční snímač M8 pro svařování 45 mm kabel 2m NPN NC Sn = 1 mm

Průmyslový indukční senzor NWI08002 pro svařování se vyznačuje vysokou odolností proti elektromagnetickému rušení, svařovacím odstřikům a intenzivnímu provozu ve výrobním prostředí.

Malé rozměry M8 usnadňují integraci s úchyty bodových svářeček, kde se počítá každý milimetr prostoru, Ø8 x 45 mm jsou proporce zajišťující stabilní detekci i při vibracích generovaných svářečkou.

Technická specifikace:

• Průměr: M8, nejmenší rozměr v této řadě, vhodný do stísněných prostor při bodovém svařování

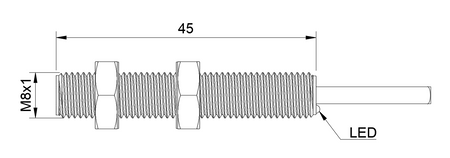

• Délka: 45 mm, kompaktní konstrukce, praktická při omezeném montážním prostoru kolem svářečky
• Dosah detekce: 1 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, materiál PTFE si zachovává stabilní parametry detekce i po opakovaném kontaktu s odstřiky
• Montáž: Zapuštěná montáž (flush), zapustitelná montáž (flush) chrání senzor před nárazy a odstřiky ze strany
• Spínací funkce: normálně zavřený (NC), logika NC umožňuje detekovat chybějící díl jako aktivní signál, což usnadňuje kontrolu procesu svařování
• Typ výstupu: NPN, typ výstupu NPN dobře spolupracuje s typickými vstupy PLC na linkách pro odporové svařování
• Připojení: s kabelem o délce 2 m, kabel odolný proti vibracím a častému pohybu typickému pro svařovací roboty
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, odolnost EMC umožňuje montáž blízko cívek a proudových vodičů svářečky bez ztráty signálu
• Katalogové číslo: W1CF-M0801N-C3U2

Použití

• Jde o řešení ze třídy senzorů pro svařovací buňky a indukčních senzorů pro svařovací buňky, používaných v uzavřených pracovních zónách robotů.
• Skvěle se hodí pro svařovací pracoviště a automatická svařovací pracoviště, kde je vyžadován opakovatelný provoz bez prostojů.
• Používá se ve svařovacích strojích a jako indukční senzor pro svařovací stroje, který sleduje pozici a přítomnost dílů.
• Uplatnění nachází ve svařovacích robotech jako indukční senzor pro svařovací roboty, který zajišťuje jistou detekci v pracovním cyklu.
• Osvědčuje se na robotizovaných svařovacích pracovištích a automatizovaných svařovacích linkách, kde každý prostoj znamená reálné náklady.

Výhody/Vlastnosti

• Navržen pro provoz v svařovacím prostředí, zachovává si stabilní parametry i přes náročné podmínky okolí.
• Osvědčuje se v náročných svařovacích podmínkách, včetně zvýšené teploty a vysoké prašnosti pracovní zóny.
• Jako indukční senzor pro náročné průmyslové podmínky si zachovává opakovatelnost detekce i při intenzivním provozu.
• Odolnost proti náročným provozním podmínkám umožňuje montáž blízko místa svařování bez ztráty spolehlivosti.
• Konstrukce odolná proti náročným průmyslovým podmínkám zajišťuje stabilní provoz v nepřetržitém, vícesměnném cyklu.

Kdy zvolit tento model

• Když je potřeba senzor pro robotizovaný proces svařování, kde je klíčová spolehlivá detekce dílu.
• Když senzor musí kontrolovat přítomnost a polohu dílu během odporového svařování.
• Pokud proces vyžaduje rychlou detekci kovových předmětů v robotizované aplikaci.
• Když je potřeba spolehlivé řešení pro automatizaci svařování nebo odporového svařování, zajišťující bezkontaktní detekci kovových předmětů.
