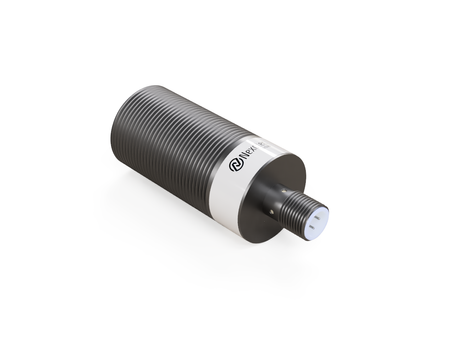

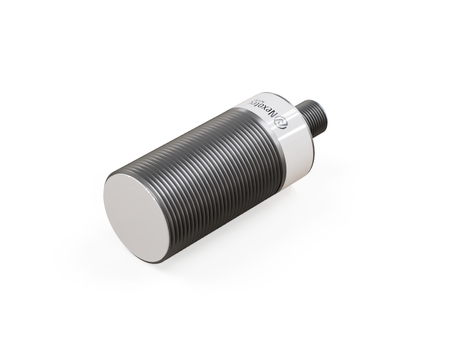

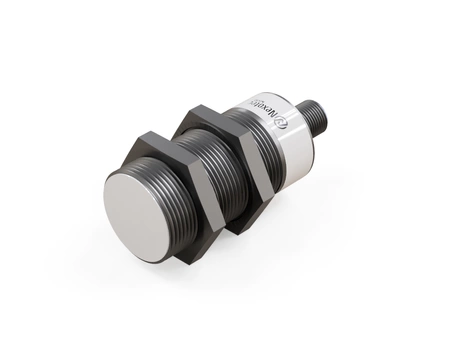

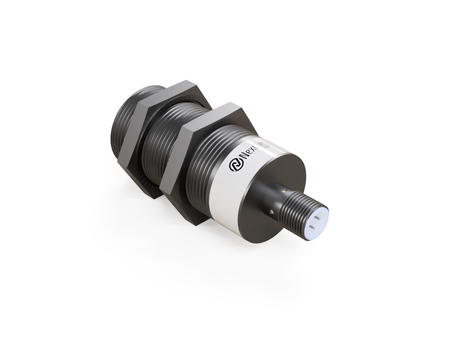

Indukční snímač M30 pro svařování 79 mm konektor M12 PNP NO Sn = 10 mm

Indukční senzor NWI30103 pro svařovací automatizaci zajišťuje stabilní a dlouhodobý provoz ve svařovacích robotech, výrobních strojích a automatizovaných průmyslových pracovištích.

Velký průměr M30 umožňuje detekci předmětů z větší vzdálenosti, což má význam ve svařovacích buňkách s velkými díly, Ø30 x 79 mm jsou proporce zajišťující stabilní detekci i při vibracích generovaných svářečkou.

Technická specifikace:

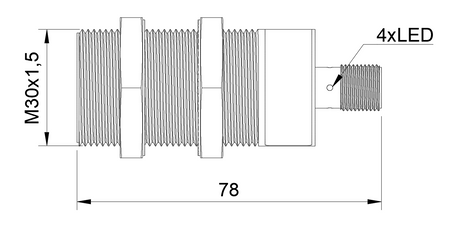

• Průměr: M30, největší rozměr v nabídce, pro aplikace vyžadující velkou vzdálenost detekce
• Délka: 79 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 10 mm, stabilní charakteristika detekce kovu i v blízkosti elektromagnetického pole svářečky
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, čelo PTFE zabraňuje přichytávání kovových odstřiků vznikajících při svařování
• Montáž: Zapuštěná montáž (flush), zapustitelná montáž (flush) chrání senzor před nárazy a odstřiky ze strany
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: PNP, výstup PNP standardní pro většinu nových instalací svařovací automatizace
• Připojení: s konektorem M12, konektorové připojení umožňuje rychlou výměnu senzoru bez demontáže celé svařovací instalace
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, stabilní výstupní signál i v přímém sousedství silných elektromagnetických polí při svařování
• Katalogové číslo: W1CF-M3010P-OEU4

Použití

• Jde o indukční senzor pro odporové svařování, používaný tam, kde proces generuje silné elektromagnetické pole a vysokou teplotu.
• Používá se ve svářečkách a strojích pro odporové svařování, kde podporuje přesné pozicování dílů před svařením.
• Osvědčuje se jako senzor pro bodové svářečky a podporuje automatizaci odporového svařování na výrobních linkách.
• Uplatnění nachází v robotech pro odporové svařování jako indukční senzor pro roboty pro odporové svařování, pracující v přímém sousedství místa svařování.
• Používá se na linkách pro odporové svařování a automatických linkách odporového svařování, kde je klíčová opakovatelnost cyklu.

Výhody/Vlastnosti

• Čelo senzoru odolné proti znečištění a odolné proti prachu udržuje stabilní citlivost detekce i při vysoké prašnosti výrobní haly.
• Osvědčuje se v náročných provozních podmínkách typických pro svařovací haly a haly odporového svařování, kde jsou senzory vystaveny vibracím a znečištění.
• Jako průmyslový senzor pro náročné podmínky je oblíbenou volbou pro náročné průmyslové aplikace a náročné svařovací aplikace.
• Konstrukce odolná proti svařovacímu prostředí a proti odstřikům při procesu svařování prodlužuje reálnou dobu provozu senzoru na lince.
• Pouzdro s krytím IP67 chrání vnitřek senzoru před prachem a stříkající vodou, což má význam při čištění svařovacího pracoviště.

Kdy zvolit tento model

• Když bude senzor používán na automatizované svařovací lince a musí zajistit stabilní detekci kovových předmětů.
• Když aplikace vyžaduje odolnost proti odstřikům vznikajícím při svařování.
• Když má senzor spolupracovat s automatizačním systémem svařovacího pracoviště.
• Když má model podporovat automatizaci procesu odporového svařování prostřednictvím kontroly pozice dílu.
