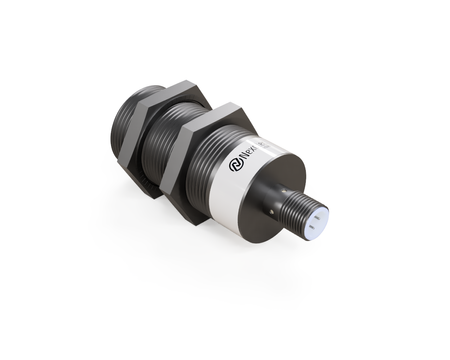

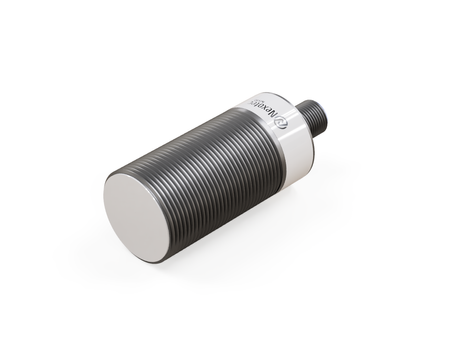

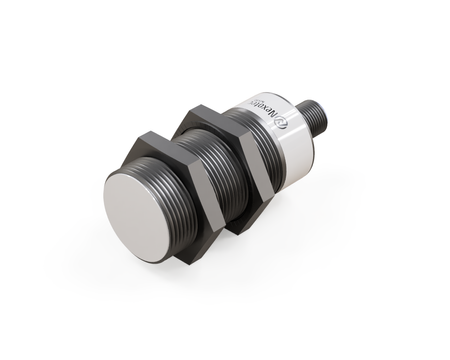

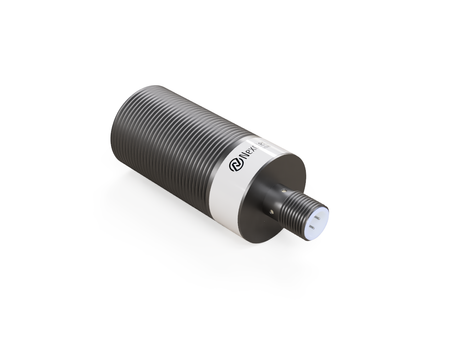

Indukční snímač M30 pro svařování 79 mm konektor M12 NPN NO Sn = 10 mm

Pokročilý svařovací indukční senzor NWI30101 podporuje efektivní provoz strojů a průmyslových zařízení a zajišťuje přesnou detekci a vysokou spolehlivost činnosti.

Velký průměr M30 umožňuje detekci předmětů z větší vzdálenosti, což má význam ve svařovacích buňkách s velkými díly, Ø30 x 79 mm je kompaktní formát, který neomezuje volnost pohybu svařovacího robota.

Technická specifikace:

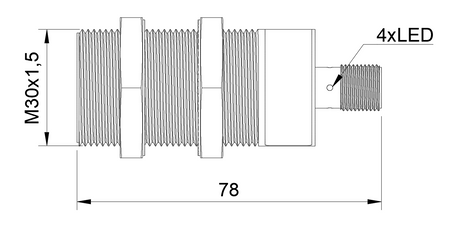

• Průměr: M30, největší rozměr v nabídce, pro aplikace vyžadující velkou vzdálenost detekce
• Délka: 79 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 10 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, materiál PTFE si zachovává stabilní parametry detekce i po opakovaném kontaktu s odstřiky
• Montáž: Zapuštěná montáž (flush), zapustitelná montáž (flush) chrání senzor před nárazy a odstřiky ze strany
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: NPN, výstup NPN kompatibilní s řídicími systémy běžně používanými ve svařovací automatizaci
• Připojení: s konektorem M12, konektorové připojení umožňuje rychlou výměnu senzoru bez demontáže celé svařovací instalace
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, potvrzená odolnost proti elektromagnetickému rušení generovanému svářečkami a svařovacími roboty
• Katalogové číslo: W1CF-M3010N-OEU4

Použití

• Osvědčuje se v robotizovaných svařovacích systémech a robotizovaných svařovacích linkách, kde roboty pracují bez stálého dohledu operátora.
• Podporuje provoz inteligentních svařovacích linek a inteligentních svařovacích pracovišť integrovaných s nadřazeným systémem.
• Používá se v konceptu Industry 4.0 v oblasti svařování a odporového svařování, kde data ze senzoru putují do systému monitorování výroby.
• Napomáhá robotizaci svařovacích procesů a robotizaci procesů odporového svařování, čímž zvyšuje opakovatelnost a výkonnost linky.
• Používá se v automatizaci výroby a robotizaci výroby v provozech, kde svařování a odporové svařování tvoří klíčovou fázi procesu.

Výhody/Vlastnosti

• Díky vysoké odolnosti se osvědčuje v prostředí s vysokou úrovní elektromagnetického rušení, jaké generují svařovací stroje.
• Lze jej použít jako senzor pro svařovací stroje odolný proti rušení a senzor pro svářečky odolný proti elektromagnetickému rušení.
• Zachovává stabilitu signálu jako senzor pro svařování odolný proti elektromagnetickému rušení, což omezuje počet chybných detekcí.
• Stabilní provoz indukčního senzoru ve svařovacím prostředí a odolnost proti elektromagnetickému rušení při svařování jsou klíčové vlastnosti tohoto modelu.
• Robustní, zcela uzavřená konstrukce a vysoce kvalitní materiály pouzdra zajišťují dlouhou životnost při nepřetržitém provozu.

Kdy zvolit tento model

• Když je nutná kontrola polohy dílu během automatického svařování.
• Když aplikace vyžaduje odolnost proti odstřikům vznikajícím při svařování.
• Pokud proces vyžaduje rychlou detekci kovových předmětů v robotizované aplikaci.
• Pokud má model pracovat v aplikaci, kde svařovací odstřiky a elektromagnetické rušení mohou ovlivnit činnost senzoru.

Připojení

Snímač má výstup NPN, proto k připojení zvolte připojovací kabel M12 4-pin bez LED diod. Kabely s LED diodami (NXOC12281…, NXOC12401…) mají žlutou stavovou diodu zapojenou pro výstup PNP a pro snímače NPN nejsou vhodné.
