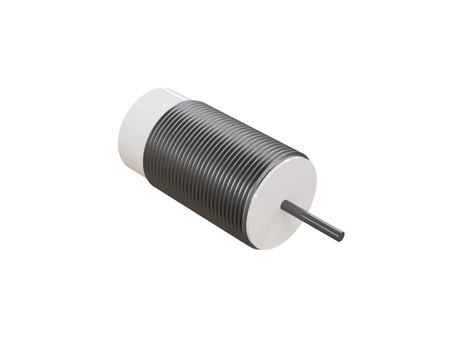

Indukční snímač M30 pro svařování 55 mm kabel 2m PNP NC Sn = 15 mm

Svařovací indukční senzor NWI30014 je výkonné řešení pro průmyslovou robotiku, poziční systémy a pokročilé řídicí systémy používané ve svařovacích procesech.

Formát M30 umožňuje montáž do masivních úchytů strojů pro odporové svařování bez ztráty mechanické stability, Ø30 x 55 mm jsou rozměry umožňující rychlou výměnu senzoru bez demontáže veškerého svařovacího příslušenství.

Technická specifikace:

• Průměr: M30, robustní konstrukce určená pro nejnáročnější pracoviště odporového svařování
• Délka: 55 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 15 mm, stabilní charakteristika detekce kovu i v blízkosti elektromagnetického pole svářečky
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, povlak PTFE na čele senzoru usnadňuje čištění pracoviště bez rizika poškození detektoru
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná verze využívá plný dosah detekce, užitečný u větších svařovaných dílů
• Spínací funkce: normálně zavřený (NC), logika NC umožňuje detekovat chybějící díl jako aktivní signál, což usnadňuje kontrolu procesu svařování
• Typ výstupu: PNP, typ výstupu PNP usnadňuje integraci s bezpečnostními moduly robotů pro odporové svařování
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, odolnost EMC umožňuje montáž blízko cívek a proudových vodičů svářečky bez ztráty signálu
• Katalogové číslo: W1CN-M3015P-C3U2

Použití

• Uplatnění nachází v robotech pro odporové svařování jako indukční senzor pro roboty pro odporové svařování, pracující v přímém sousedství místa svařování.
• Používá se na linkách pro odporové svařování a automatických linkách odporového svařování, kde je klíčová opakovatelnost cyklu.
• Funguje jako snímač polohy pro svářečky a senzor přítomnosti dílu pro odporové svařování, který potvrzuje správné uložení dílu před cyklem.
• Podporuje kontrolu polohy při odporovém svařování, když signalizuje řídicímu systému stroje přítomnost dílu v pracovní zóně.
• Používá se v systémech automatizace svařování a systémech automatizace odporového svařování jako prvek zpětné vazby pro PLC.

Výhody/Vlastnosti

• Konstrukce odolná proti svařovacímu prostředí a proti odstřikům při procesu svařování prodlužuje reálnou dobu provozu senzoru na lince.
• Pouzdro s krytím IP67 chrání vnitřek senzoru před prachem a stříkající vodou, což má význam při čištění svařovacího pracoviště.
• Senzor je odolný proti elektromagnetickému rušení, díky čemuž si zachovává stabilní výstupní signál v blízkosti pracujících svářeček.
• Jako indukční senzor odolný proti elektromagnetickému rušení nevytváří falešná sepnutí během svařovacího cyklu.
• Osvědčený jako odolný proti elektromagnetickému poli, pracuje stabilně i v přímém sousedství cívek a proudových vodičů svářečky.

Kdy zvolit tento model

• Když je potřeba senzor pro robotizovaný proces svařování, kde je klíčová spolehlivá detekce dílu.
• Když bude senzor pracovat v náročných podmínkách svařovacího procesu.
• Pokud má být senzor používán na místě vystaveném současně odstřikům i elektromagnetickému rušení.
• Pokud je nutná spolehlivá detekce na automatickém pracovišti svařování nebo odporového svařování.
