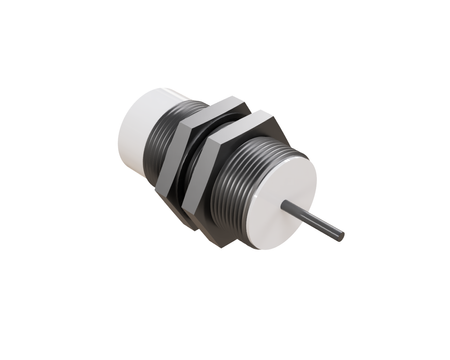

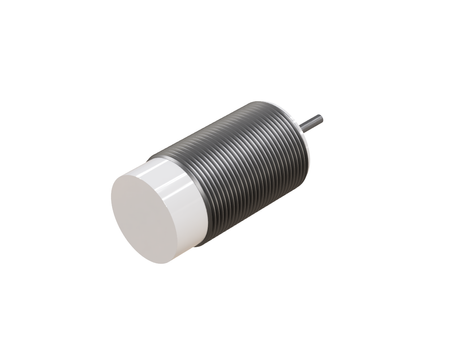

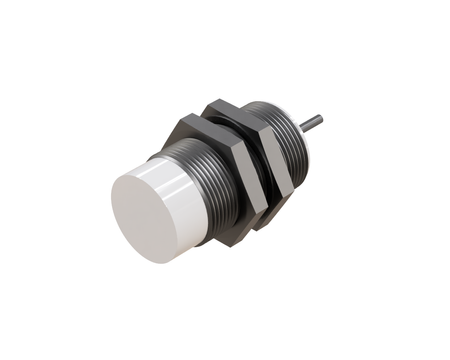

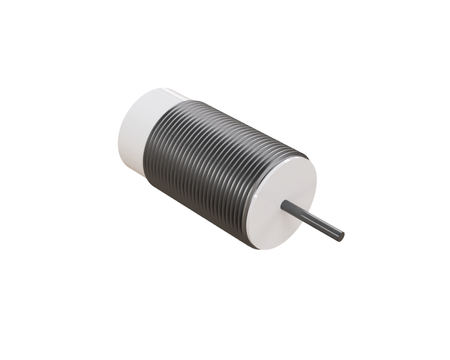

Indukční snímač M30 pro svařování 55 mm kabel 2m NPN NO Sn = 15 mm

Indukční senzor NWI30011 pro svařovací aplikace zajišťuje odolnost proti elektromagnetickým polím, kovovým odstřikům, olejům, chladicím kapalinám a dalším vlivům vyskytujícím se ve výrobním prostředí.

Senzor M30 se osvědčuje v náročných svařovacích aplikacích, kde je důležitý velký dosah a robustní konstrukce, Ø30 x 55 mm je formát zajišťující jisté mechanické uchycení v cyklu nepřetržitého provozu linky pro odporové svařování.

Technická specifikace:

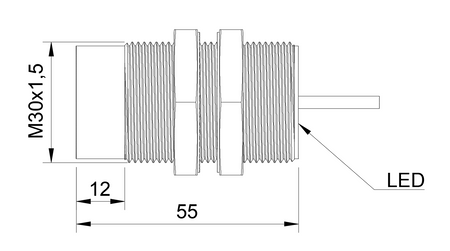

• Průměr: M30, maximální dosah detekce v této řadě, pro velké díly a svařovací buňky
• Délka: 55 mm, prodloužené pouzdro zajišťující vyšší tuhost uchycení v náročných svařovacích podmínkách
• Dosah detekce: 15 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, materiál PTFE si zachovává stabilní parametry detekce i po opakovaném kontaktu s odstřiky
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná montáž (non-flush) zajišťuje větší dosah detekce při dostatečném montážním prostoru
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: NPN, typ výstupu NPN dobře spolupracuje s typickými vstupy PLC na linkách pro odporové svařování
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, potvrzená odolnost proti elektromagnetickému rušení generovanému svářečkami a svařovacími roboty
• Katalogové číslo: W1CN-M3015N-O3U2

Použití

• Skvěle se hodí pro svařovací pracoviště a automatická svařovací pracoviště, kde je vyžadován opakovatelný provoz bez prostojů.
• Používá se ve svařovacích strojích a jako indukční senzor pro svařovací stroje, který sleduje pozici a přítomnost dílů.
• Uplatnění nachází ve svařovacích robotech jako indukční senzor pro svařovací roboty, který zajišťuje jistou detekci v pracovním cyklu.
• Osvědčuje se na robotizovaných svařovacích pracovištích a automatizovaných svařovacích linkách, kde každý prostoj znamená reálné náklady.
• Používá se na svařovacích linkách a podporuje automatizaci svařování a robotizaci svařování v sériové výrobě.

Výhody/Vlastnosti

• Osvědčuje se v náročných svařovacích podmínkách, včetně zvýšené teploty a vysoké prašnosti pracovní zóny.
• Jako indukční senzor pro náročné průmyslové podmínky si zachovává opakovatelnost detekce i při intenzivním provozu.
• Odolnost proti náročným provozním podmínkám umožňuje montáž blízko místa svařování bez ztráty spolehlivosti.
• Konstrukce odolná proti náročným průmyslovým podmínkám zajišťuje stabilní provoz v nepřetržitém, vícesměnném cyklu.
• Senzor je odolný proti vysoké teplotě generované při procesu svařování a odporového svařování a udržuje provozní parametry v rozsahu -25 °C až +70 °C.

Kdy zvolit tento model

• Když je potřeba indukční senzor do svařovací buňky, kde vznikají svařovací odstřiky.
• Pokud je potřeba senzor pro práci v náročném prostředí odporového svařování.
• Když má senzor spolupracovat s automatizačním systémem svařovacího pracoviště.
• Pokud má být senzor použit v robotizované svařovací buňce vystavené odstřikům.
