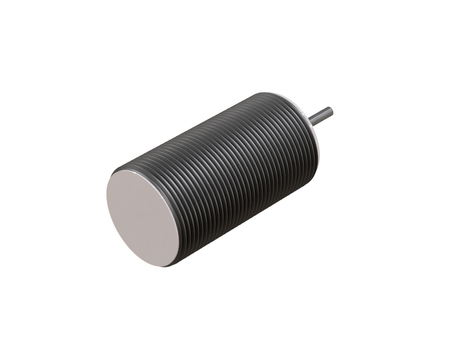

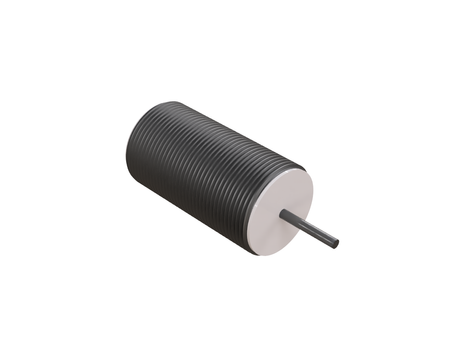

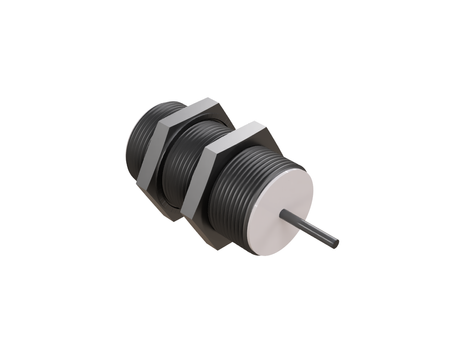

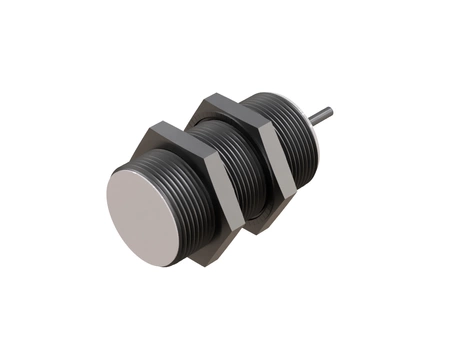

Indukční snímač M30 pro svařování 55 mm kabel 2m NPN NO Sn = 10 mm

Pokročilý svařovací indukční senzor NWI30001 podporuje efektivní provoz strojů a průmyslových zařízení a zajišťuje přesnou detekci a vysokou spolehlivost činnosti.

Senzor M30 se osvědčuje v náročných svařovacích aplikacích, kde je důležitý velký dosah a robustní konstrukce, Ø30 x 55 mm je formát dobře přizpůsobený typickým montážním úchytům používaným u svařovacích pracovišť.

Technická specifikace:

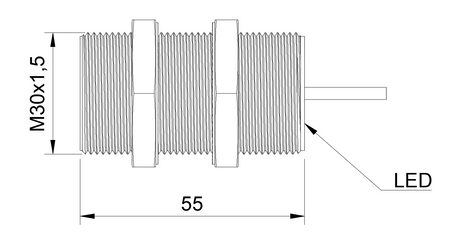

• Průměr: M30, robustní konstrukce určená pro nejnáročnější pracoviště odporového svařování
• Délka: 55 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 10 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, povlak PTFE na čele senzoru usnadňuje čištění pracoviště bez rizika poškození detektoru
• Montáž: Zapuštěná montáž (flush), zapustitelná montáž (flush) chrání senzor před nárazy a odstřiky ze strany
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: NPN, výstup NPN kompatibilní s řídicími systémy běžně používanými ve svařovací automatizaci
• Připojení: s kabelem o délce 2 m, kabel odolný proti vibracím a častému pohybu typickému pro svařovací roboty
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, odolnost EMC umožňuje montáž blízko cívek a proudových vodičů svářečky bez ztráty signálu
• Katalogové číslo: W1CF-M3010N-O3U2

Použití

• Používá se v konceptu Industry 4.0 v oblasti svařování a odporového svařování, kde data ze senzoru putují do systému monitorování výroby.
• Napomáhá robotizaci svařovacích procesů a robotizaci procesů odporového svařování, čímž zvyšuje opakovatelnost a výkonnost linky.
• Používá se v automatizaci výroby a robotizaci výroby v provozech, kde svařování a odporové svařování tvoří klíčovou fázi procesu.
• Senzor se řadí mezi typické senzory pro průmyslové svařování a indukční senzory pro svařování, montované přímo u pracoviště.
• Osvědčuje se jako senzor pro svařovací aplikace a senzor pro svařovací použití, kde je klíčová stabilní detekce kovových předmětů.

Výhody/Vlastnosti

• Zachovává stabilitu signálu jako senzor pro svařování odolný proti elektromagnetickému rušení, což omezuje počet chybných detekcí.
• Stabilní provoz indukčního senzoru ve svařovacím prostředí a odolnost proti elektromagnetickému rušení při svařování jsou klíčové vlastnosti tohoto modelu.
• Robustní, zcela uzavřená konstrukce a vysoce kvalitní materiály pouzdra zajišťují dlouhou životnost při nepřetržitém provozu.
• Konstrukce odolná proti svařovacím odstřikům zajišťuje, že senzor zůstává funkční i při přímém kontaktu s rozžhavenými částicemi kovu.
• Senzor je odolný proti odstřikům vznikajícím při svařování a odporovém svařování, což omezuje riziko poškození čela senzoru.

Kdy zvolit tento model

• Když bude senzor používán na automatizované svařovací lince a musí zajistit stabilní detekci kovových předmětů.
• Pokud je vyžadována spolehlivá detekce dílu ve svářečce.
• Když má senzor potvrzovat přítomnost dílu před provedením svařovací operace.
• Když proces vyžaduje použití průmyslového snímače přiblížení odolného proti náročným podmínkám.
