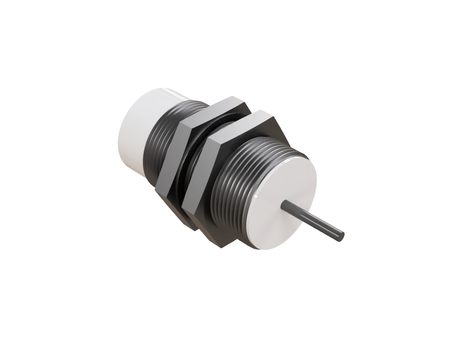

Indukční snímač M30 pro svařování 55 mm kabel 2m NPN NC Sn = 15 mm

Průmyslový indukční senzor NWI30012 Heavy Duty zajišťuje spolehlivý provoz v blízkosti svařovacích pracovišť, kde se vyskytují vysoké teploty, silná elektromagnetická pole a svařovací odstřiky.

Rozměr M30 zajišťuje maximální dosah detekce v této řadě, užitečný u velkých konstrukcí spojovaných odporovým svařováním, Ø30 x 55 mm jsou proporce zajišťující stabilní detekci i při vibracích generovaných svářečkou.

Technická specifikace:

• Průměr: M30, maximální dosah detekce v této řadě, pro velké díly a svařovací buňky
• Délka: 55 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 15 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, čelo PTFE zabraňuje přichytávání kovových odstřiků vznikajících při svařování
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná verze využívá plný dosah detekce, užitečný u větších svařovaných dílů
• Spínací funkce: normálně zavřený (NC), funkce normálně zavřený kontakt užitečná v bezpečnostních obvodech svařovacích pracovišť
• Typ výstupu: NPN, typ výstupu NPN dobře spolupracuje s typickými vstupy PLC na linkách pro odporové svařování
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, potvrzená odolnost proti elektromagnetickému rušení generovanému svářečkami a svařovacími roboty
• Katalogové číslo: W1CN-M3015N-C3U2

Použití

• Podporuje provoz inteligentních svařovacích linek a inteligentních svařovacích pracovišť integrovaných s nadřazeným systémem.
• Používá se v konceptu Industry 4.0 v oblasti svařování a odporového svařování, kde data ze senzoru putují do systému monitorování výroby.
• Napomáhá robotizaci svařovacích procesů a robotizaci procesů odporového svařování, čímž zvyšuje opakovatelnost a výkonnost linky.
• Používá se v automatizaci výroby a robotizaci výroby v provozech, kde svařování a odporové svařování tvoří klíčovou fázi procesu.
• Senzor se řadí mezi typické senzory pro průmyslové svařování a indukční senzory pro svařování, montované přímo u pracoviště.

Výhody/Vlastnosti

• Lze jej použít jako senzor pro svařovací stroje odolný proti rušení a senzor pro svářečky odolný proti elektromagnetickému rušení.
• Zachovává stabilitu signálu jako senzor pro svařování odolný proti elektromagnetickému rušení, což omezuje počet chybných detekcí.
• Stabilní provoz indukčního senzoru ve svařovacím prostředí a odolnost proti elektromagnetickému rušení při svařování jsou klíčové vlastnosti tohoto modelu.
• Robustní, zcela uzavřená konstrukce a vysoce kvalitní materiály pouzdra zajišťují dlouhou životnost při nepřetržitém provozu.
• Konstrukce odolná proti svařovacím odstřikům zajišťuje, že senzor zůstává funkční i při přímém kontaktu s rozžhavenými částicemi kovu.

Kdy zvolit tento model

• Pokud aplikace zahrnuje svařovací roboty pracující v náročných průmyslových podmínkách.
• Když je potřeba senzor pro stroj pro odporové svařování, ve kterém se vyskytuje silné elektromagnetické rušení.
• Když je vyžadována automatická kontrola polohy dílu před zahájením svařování.
• Pokud je nutná spolehlivá detekce na automatickém pracovišti svařování nebo odporového svařování.
