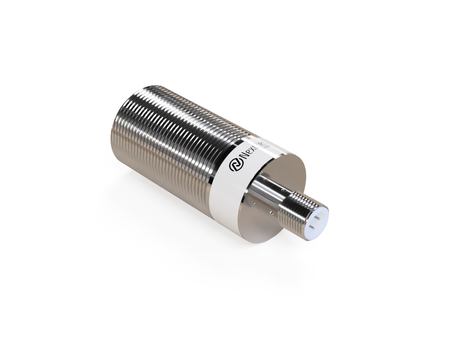

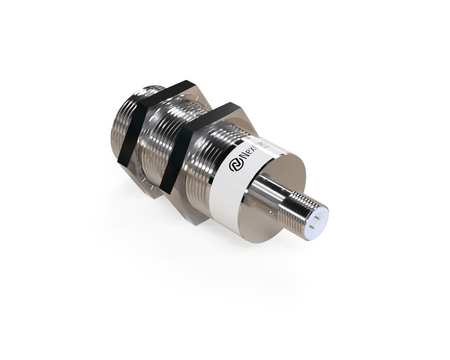

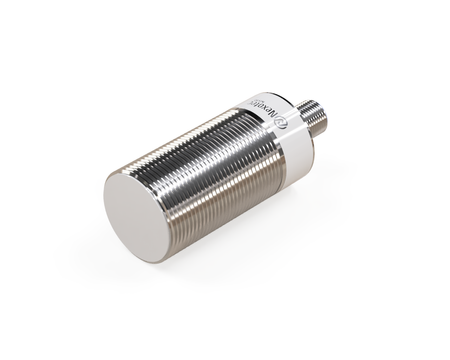

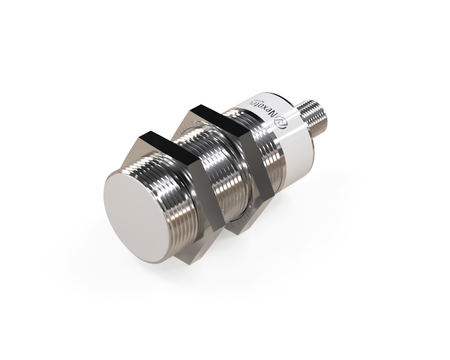

Indukční snímač M30 L=78 mm konektor M12 NPN NO & NC Sn = 10 mm

Průmyslový indukční snímač NIS30405 s čelem z PBT kombinuje kompaktní konstrukci s vysokou trvanlivostí.

Snímač M30 zapadá do nabídky řešení pro těžký průmysl a sériovou výrobu. Větší průměr Ø30 x 78 mm se projevuje vyšší odolností proti posunům a vibracím.

Technická specifikace:

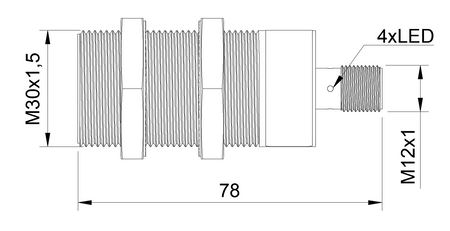

• Průměr: M30, Určeno pro těžký průmysl
• Délka: 78 mm, Prodloužené pouzdro se zvýšenou mechanickou tuhostí
• Dosah detekce: 10 mm, Stabilní charakteristika indukčního spínání
• Pouzdro: Závitový, Válcové pouzdro s montážním závitem
• Materiál pouzdra: Poniklovaná mosaz, Hladký povrch usnadňující provoz
• Materiál čelní plochy: PBT, Vysoká rozměrová stabilita čelní části
• Montáž: Zapuštěná montáž, Stabilní provozní charakteristika při zapuštění do kovu
• Spínací funkce: NO & NC
• Typ konektoru: M12
• Napájecí napětí: DC 10-30V, Běžně používané napájecí napětí pro řízení

Použití

• Využití v montážních procesech k ověření správného usazení dílů.
• Použití v systémech pozicování robotických os.
• Detekce prvků v systémech sériové výroby.
• Provoz v systémech obecné průmyslové výroby.
• Použití v systémech zpětného získávání kovových materiálů.

Výhody/Vlastnosti

• Odolnost proti vibracím a intenzivnímu provozu
• Stabilní provoz ve strojích s vysokým cyklickým zatížením
• Odolnost proti elektromagnetickému rušení
• Snadná integrace s dopravníkovými a třídicími systémy
• Stabilní provoz v rychlých výrobních cyklech

Kdy zvolit tento model

• Vhodný pro těžký průmysl a velké instalace.
• Využívá se ve velkých výrobních strojích.
• Zajišťuje spolehlivou detekci velkých objektů.
• Zajišťuje nejvyšší standard průmyslové detekce.

Připojení

Snímač má dva výstupy NPN, NO a NC, na samostatných pinech (NO na pinu 4, NC na pinu 2), proto k připojení zvolte připojovací kabel M12 4-pin bez LED diod. Kabely s LED diodami (NXOC12281…, NXOC12401…) signalizují stav výstupu PNP a mají piny 2 a 4 v konektoru propojeny, a proto pro tento snímač nejsou vhodné.
