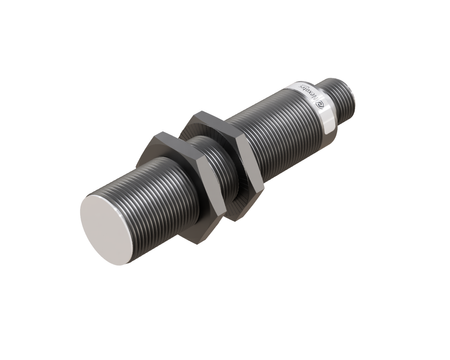

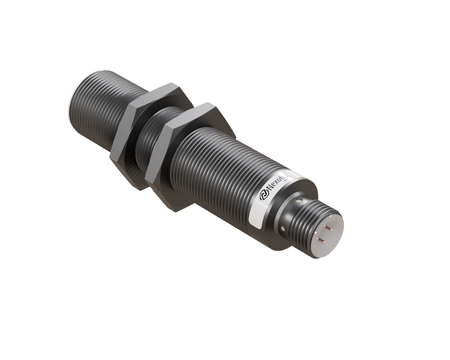

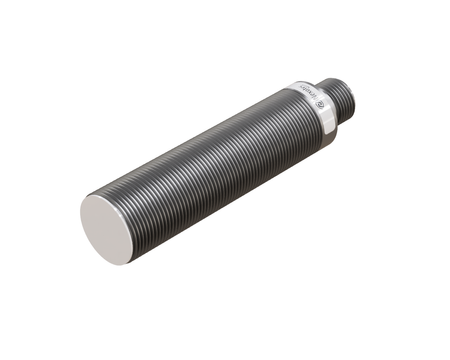

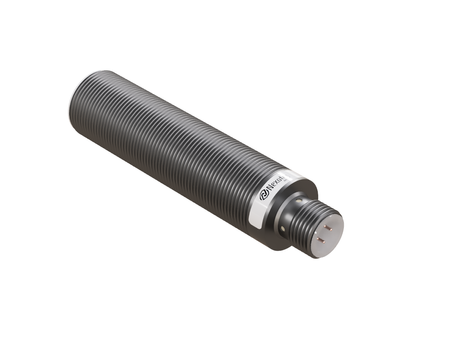

Indukční snímač M18 pro svařování 79 mm konektor M12 NPN NC Sn = 5 mm

Moderní indukční senzor NWI18102 Heavy Duty pro svařování garantuje dlouhou životnost a spolehlivou činnost v aplikacích vystavených intenzivnímu zatížení a náročným podmínkám prostředí.

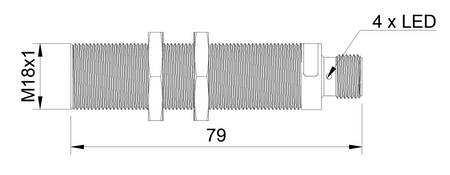

Větší průměr M18 zajišťuje pevné uchycení a větší dosah detekce u svařovacích robotů s vyšší nosností, Ø18 x 79 mm jsou rozměry umožňující rychlou výměnu senzoru bez demontáže veškerého svařovacího příslušenství.

Technická specifikace:

• Průměr: M18, robustní rozměr, který se osvědčuje v náročnějších aplikacích odporového svařování
• Délka: 79 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 5 mm, stabilní charakteristika detekce kovu i v blízkosti elektromagnetického pole svářečky
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, povlak PTFE na čele senzoru usnadňuje čištění pracoviště bez rizika poškození detektoru
• Montáž: Zapuštěná montáž (flush), zapustitelná verze umožňuje skrýt senzor do kovového příslušenství svařovacího pracoviště
• Spínací funkce: normálně zavřený (NC), logika NC umožňuje detekovat chybějící díl jako aktivní signál, což usnadňuje kontrolu procesu svařování
• Typ výstupu: NPN, výstup NPN kompatibilní s řídicími systémy běžně používanými ve svařovací automatizaci
• Připojení: s konektorem M12, konektor usnadňuje servis na výrobní lince a omezuje prostoje pracoviště odporového svařování
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, stabilní výstupní signál i v přímém sousedství silných elektromagnetických polí při svařování
• Katalogové číslo: W1CF-M1805N-CEU4

Použití

• Osvědčuje se jako senzor pro odporové svařování a senzor pro svářečky, montovaný přímo na ramenu nebo úchytu svářečky.
• Jde o indukční senzor pro odporové svařování, používaný tam, kde proces generuje silné elektromagnetické pole a vysokou teplotu.
• Používá se ve svářečkách a strojích pro odporové svařování, kde podporuje přesné pozicování dílů před svařením.
• Osvědčuje se jako senzor pro bodové svářečky a podporuje automatizaci odporového svařování na výrobních linkách.
• Uplatnění nachází v robotech pro odporové svařování jako indukční senzor pro roboty pro odporové svařování, pracující v přímém sousedství místa svařování.

Výhody/Vlastnosti

• Díky tomu, že je odolný proti teplotě, může pracovat v přímém sousedství tepelné zóny bez rizika přehřátí elektronických součástí.
• Čelo senzoru odolné proti znečištění a odolné proti prachu udržuje stabilní citlivost detekce i při vysoké prašnosti výrobní haly.
• Osvědčuje se v náročných provozních podmínkách typických pro svařovací haly a haly odporového svařování, kde jsou senzory vystaveny vibracím a znečištění.
• Jako průmyslový senzor pro náročné podmínky je oblíbenou volbou pro náročné průmyslové aplikace a náročné svařovací aplikace.
• Konstrukce odolná proti svařovacímu prostředí a proti odstřikům při procesu svařování prodlužuje reálnou dobu provozu senzoru na lince.

Kdy zvolit tento model

• Když má senzor pracovat v průmyslové svářečce vystavené náročným provozním podmínkám.
• Když bude senzor pracovat v náročných podmínkách svařovacího procesu.
• Když má senzor potvrzovat přítomnost dílu před provedením svařovací operace.
• Pokud má být senzor použit v robotizované svařovací buňce vystavené odstřikům.

Připojení

Snímač má výstup NPN, proto k připojení zvolte připojovací kabel M12 4-pin bez LED diod. Kabely s LED diodami (NXOC12281…, NXOC12401…) mají žlutou stavovou diodu zapojenou pro výstup PNP a pro snímače NPN nejsou vhodné.
