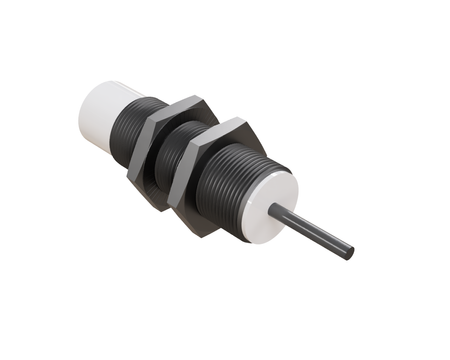

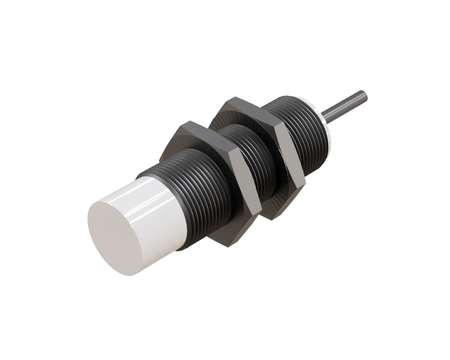

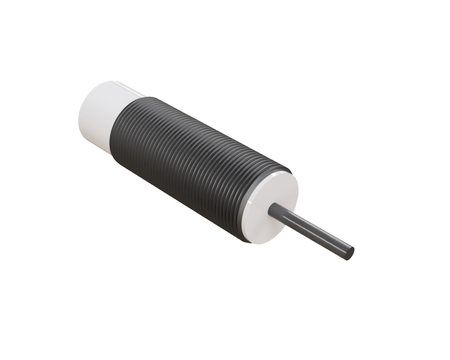

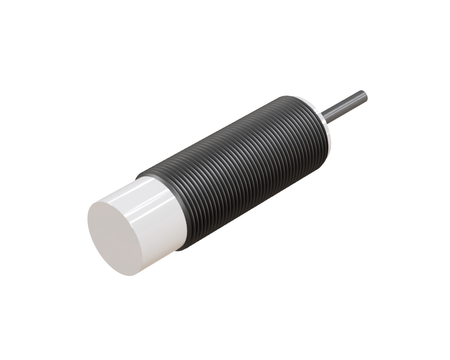

Indukční snímač M18 pro svařování 55 mm kabel 2m PNP NO Sn = 8 mm

Indukční senzor NWI18013 pro svařovací aplikace zajišťuje odolnost proti elektromagnetickým polím, kovovým odstřikům, olejům, chladicím kapalinám a dalším vlivům vyskytujícím se ve výrobním prostředí.

Senzor M18 se osvědčuje na pracovištích odporového svařování, kde je vyžadován větší dosah detekce kovu, Ø18 x 55 mm je formát dobře přizpůsobený typickým montážním úchytům používaným u svařovacích pracovišť.

Technická specifikace:

• Průměr: M18, robustní rozměr, který se osvědčuje v náročnějších aplikacích odporového svařování
• Délka: 55 mm, prodloužené pouzdro zajišťující vyšší tuhost uchycení v náročných svařovacích podmínkách
• Dosah detekce: 8 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, povlak PTFE na čele senzoru usnadňuje čištění pracoviště bez rizika poškození detektoru
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná montáž (non-flush) zajišťuje větší dosah detekce při dostatečném montážním prostoru
• Spínací funkce: normálně otevřený (NO), funkce NO usnadňuje integraci s většinou stávajících řídicích systémů svářeček
• Typ výstupu: PNP, výstup PNP standardní pro většinu nových instalací svařovací automatizace
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, odolnost EMC umožňuje montáž blízko cívek a proudových vodičů svářečky bez ztráty signálu
• Katalogové číslo: W1CN-M1808P-O3U2

Použití

• Používá se v automatizaci výroby a robotizaci výroby v provozech, kde svařování a odporové svařování tvoří klíčovou fázi procesu.
• Senzor se řadí mezi typické senzory pro průmyslové svařování a indukční senzory pro svařování, montované přímo u pracoviště.
• Osvědčuje se jako senzor pro svařovací aplikace a senzor pro svařovací použití, kde je klíčová stabilní detekce kovových předmětů.
• Jde o řešení ze třídy senzorů pro svařovací buňky a indukčních senzorů pro svařovací buňky, používaných v uzavřených pracovních zónách robotů.
• Skvěle se hodí pro svařovací pracoviště a automatická svařovací pracoviště, kde je vyžadován opakovatelný provoz bez prostojů.

Výhody/Vlastnosti

• Robustní, zcela uzavřená konstrukce a vysoce kvalitní materiály pouzdra zajišťují dlouhou životnost při nepřetržitém provozu.
• Konstrukce odolná proti svařovacím odstřikům zajišťuje, že senzor zůstává funkční i při přímém kontaktu s rozžhavenými částicemi kovu.
• Senzor je odolný proti odstřikům vznikajícím při svařování a odporovém svařování, což omezuje riziko poškození čela senzoru.
• Navržen pro provoz v svařovacím prostředí, zachovává si stabilní parametry i přes náročné podmínky okolí.
• Osvědčuje se v náročných svařovacích podmínkách, včetně zvýšené teploty a vysoké prašnosti pracovní zóny.

Kdy zvolit tento model

• Pokud má senzor pracovat ve svařovací buňce vystavené elektromagnetickému rušení.
• Pokud je vyžadována spolehlivá detekce dílu ve svářečce.
• Když má senzor potvrzovat přítomnost dílu před provedením svařovací operace.
• Když má model podporovat automatizaci procesu odporového svařování prostřednictvím kontroly pozice dílu.
