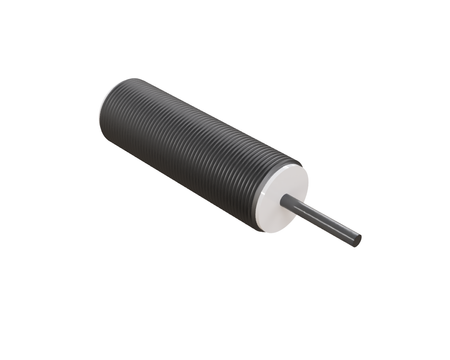

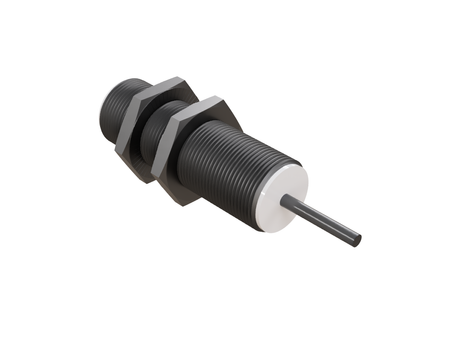

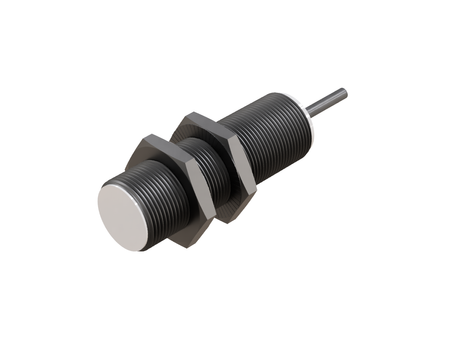

Indukční snímač M18 pro svařování 55 mm kabel 2m PNP NO Sn = 5 mm

Indukční senzor NWI18003 pro svařování byl vyvinut pro aplikace, které vyžadují odolnost proti otěru, nárazům, znečištění a nepřetržitý provoz v náročném průmyslovém prostředí.

Senzor M18 se osvědčuje na pracovištích odporového svařování, kde je vyžadován větší dosah detekce kovu, Ø18 x 55 mm jsou proporce zajišťující stabilní detekci i při vibracích generovaných svářečkou.

Technická specifikace:

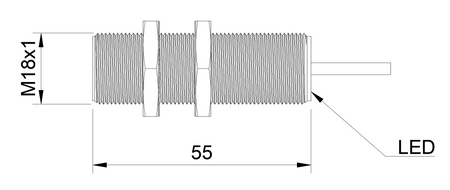

• Průměr: M18, robustní rozměr, který se osvědčuje v náročnějších aplikacích odporového svařování
• Délka: 55 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 5 mm, osvědčený dosah detekce v podmínkách typických pro robotizované svařování
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, povlak PTFE na čele senzoru usnadňuje čištění pracoviště bez rizika poškození detektoru
• Montáž: Zapuštěná montáž (flush), zapustitelná montáž (flush) chrání senzor před nárazy a odstřiky ze strany
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: PNP, typ výstupu PNP usnadňuje integraci s bezpečnostními moduly robotů pro odporové svařování
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, odolnost EMC umožňuje montáž blízko cívek a proudových vodičů svářečky bez ztráty signálu
• Katalogové číslo: W1CF-M1805P-O3U2

Použití

• Funguje jako snímač polohy pro svářečky a senzor přítomnosti dílu pro odporové svařování, který potvrzuje správné uložení dílu před cyklem.
• Podporuje kontrolu polohy při odporovém svařování, když signalizuje řídicímu systému stroje přítomnost dílu v pracovní zóně.
• Používá se v systémech automatizace svařování a systémech automatizace odporového svařování jako prvek zpětné vazby pro PLC.
• Je součástí systémů kontroly procesu svařování a systémů kontroly procesu odporového svařování, kde potvrzuje přítomnost a pozici dílu.
• Uplatnění nachází v automatických svařovacích systémech a automatických systémech odporového svařování pracujících v nepřetržitém režimu.

Výhody/Vlastnosti

• Senzor je odolný proti elektromagnetickému rušení, díky čemuž si zachovává stabilní výstupní signál v blízkosti pracujících svářeček.
• Jako indukční senzor odolný proti elektromagnetickému rušení nevytváří falešná sepnutí během svařovacího cyklu.
• Osvědčený jako odolný proti elektromagnetickému poli, pracuje stabilně i v přímém sousedství cívek a proudových vodičů svářečky.
• Hodí se pro provoz v silném elektromagnetickém poli, typickém pro odporové svařování a obloukové svařování.
• Potvrzenou odolnost proti EMC oceňují integrátoři, kteří staví průmyslové senzory odolné proti EMC pro svařovací aplikace a aplikace odporového svařování.

Kdy zvolit tento model

• Pokud má senzor pracovat ve svařovací buňce vystavené elektromagnetickému rušení.
• Když probíhá proces odporového svařování na automatizované výrobní lince.
• Pokud má být senzor používán na místě vystaveném současně odstřikům i elektromagnetickému rušení.
• Když je potřeba indukční senzor pro svařovacího robota pracujícího v náročném prostředí.
