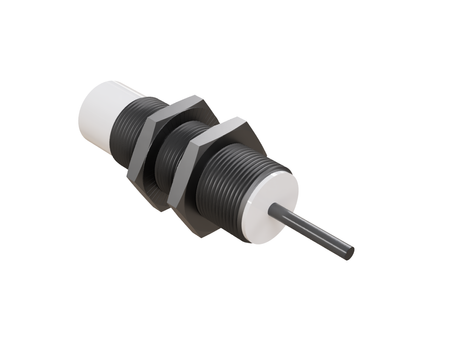

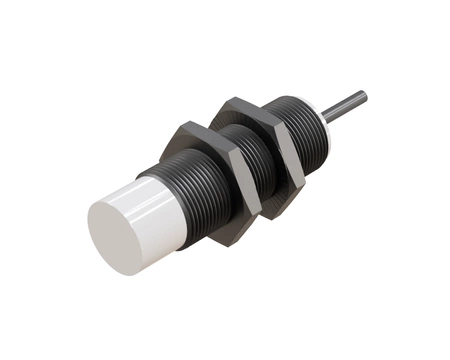

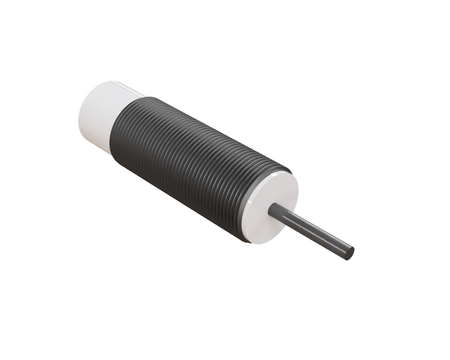

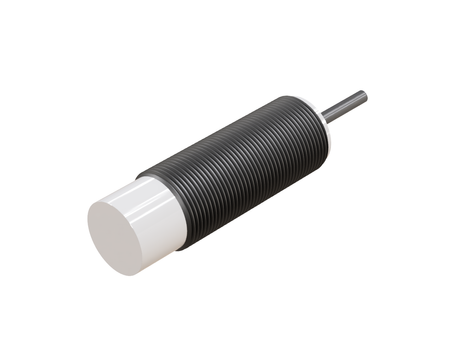

Indukční snímač M18 pro svařování 55 mm kabel 2m PNP NC Sn = 8 mm

Zesílený indukční senzor NWI18014 pro svářečky a průmyslové roboty se osvědčuje v místech vystavených jiskrám, kovovým odstřikům, vysoké teplotě a rušení vznikajícímu při svařovacím procesu.

Formát M18 zajišťuje vyšší mechanickou odolnost při práci v náročných podmínkách svařovací linky, Ø18 x 55 mm je kompaktní formát, který neomezuje volnost pohybu svařovacího robota.

Technická specifikace:

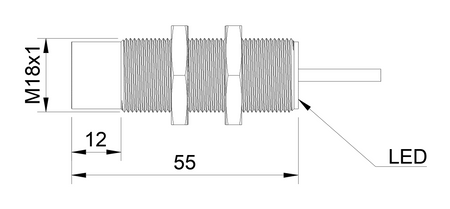

• Průměr: M18, formát zajišťující větší vzdálenost detekce než menší průměry této řady
• Délka: 55 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 8 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, čelo PTFE zabraňuje přichytávání kovových odstřiků vznikajících při svařování
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná verze využívá plný dosah detekce, užitečný u větších svařovaných dílů
• Spínací funkce: normálně zavřený (NC), logika NC umožňuje detekovat chybějící díl jako aktivní signál, což usnadňuje kontrolu procesu svařování
• Typ výstupu: PNP, výstup PNP standardní pro většinu nových instalací svařovací automatizace
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, odolnost EMC umožňuje montáž blízko cívek a proudových vodičů svářečky bez ztráty signálu
• Katalogové číslo: W1CN-M1808P-C3U2

Použití

• Podporuje kontrolu polohy při odporovém svařování, když signalizuje řídicímu systému stroje přítomnost dílu v pracovní zóně.
• Používá se v systémech automatizace svařování a systémech automatizace odporového svařování jako prvek zpětné vazby pro PLC.
• Je součástí systémů kontroly procesu svařování a systémů kontroly procesu odporového svařování, kde potvrzuje přítomnost a pozici dílu.
• Uplatnění nachází v automatických svařovacích systémech a automatických systémech odporového svařování pracujících v nepřetržitém režimu.
• Osvědčuje se v robotizovaných svařovacích systémech a robotizovaných svařovacích linkách, kde roboty pracují bez stálého dohledu operátora.

Výhody/Vlastnosti

• Jako indukční senzor odolný proti elektromagnetickému rušení nevytváří falešná sepnutí během svařovacího cyklu.
• Osvědčený jako odolný proti elektromagnetickému poli, pracuje stabilně i v přímém sousedství cívek a proudových vodičů svářečky.
• Hodí se pro provoz v silném elektromagnetickém poli, typickém pro odporové svařování a obloukové svařování.
• Potvrzenou odolnost proti EMC oceňují integrátoři, kteří staví průmyslové senzory odolné proti EMC pro svařovací aplikace a aplikace odporového svařování.
• Díky vysoké odolnosti se osvědčuje v prostředí s vysokou úrovní elektromagnetického rušení, jaké generují svařovací stroje.

Kdy zvolit tento model

• Pokud je potřeba kontrola přítomnosti dílu na automatickém svařovacím pracovišti.
• Když má být model používán v robotizovaném procesu odporového svařování.
• Když je důležitá stabilní činnost senzoru i přes rušení vyskytující se ve svařovacích procesech.
• Když je potřeba senzor pro svařovací automatizaci, který kontroluje přítomnost nebo polohu kovového dílu.
