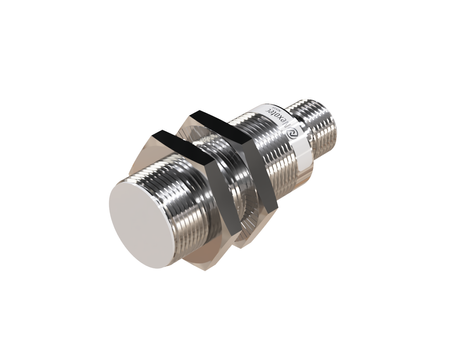

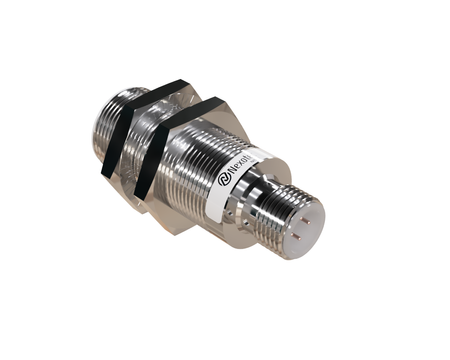

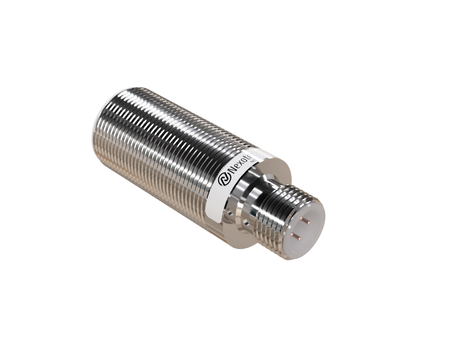

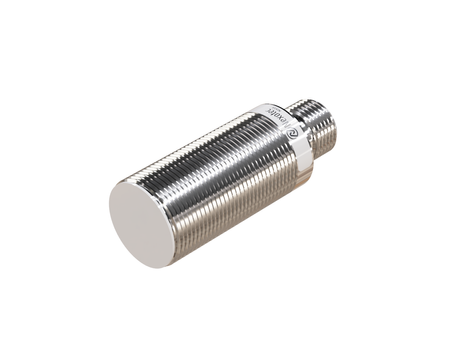

Indukční snímač M18 L=48 mm konektor M12 NPN NO & NC Sn = 5 mm

Indukční snímač NIS18305 s čelem z PBT zajišťuje vysokou odolnost proti vnějším vlivům a intenzivnímu používání.

Indukční snímač M18 je komponentou průmyslových instalací s vysokou intenzitou provozu. Snímače Ø18 x 48 mm nabízejí kompromis mezi rozměry a zvýšenou mechanickou odolností.

Technická specifikace:

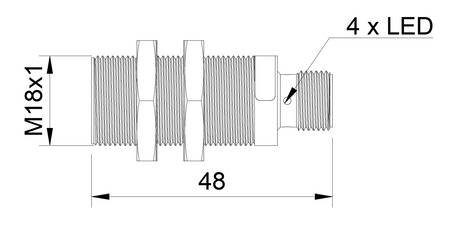

• Průměr: M18, Velký průměr zajišťující větší dosah detekce
• Délka: 48 mm, Mechanicky stabilní konstrukce
• Dosah detekce: 5 mm, Bezkontaktní detekce kovových předmětů
• Pouzdro: Závitový, Upevnění pomocí pojistných matic
• Materiál pouzdra: Poniklovaná mosaz, Stabilní mechanické vlastnosti materiálu
• Materiál čelní plochy: PBT, Nekovové čelo bez vlivu na elektromagnetické pole
• Montáž: Zapuštěná montáž, Čelo snímače zarovnané s montážním povrchem
• Spínací funkce: NO & NC
• Typ konektoru: M12
• Napájecí napětí: DC 10-30V, Běžně používané napájecí napětí pro řízení

Použití

• Využití při automatizaci soustružení a frézování.
• Použití v systémech dopravy obalů.
• Využití v systémech sériové a speciální výroby.
• Kontrola polohy komponent v balicích zařízeních.
• Využití při automatizaci šití a stříhání materiálů.

Výhody/Vlastnosti

• Uzpůsobení pro provoz v systémech nepřetržité výroby
• Kompaktní konstrukce umožňující montáž v omezeném prostoru
• Vysoká opakovatelnost detekce dílů
• Vysoká spolehlivost v systémech interní dopravy
• Spolehlivost ve výrobě s vysokou dynamikou

Kdy zvolit tento model

• Využívá se v nepřetržitých systémech 24/7.
• Vhodný pro velké výrobní stroje.
• Vhodný pro systémy s vysokou průchodností.
• Vhodný pro dlouhý nepřetržitý provoz.

Připojení

Snímač má dva výstupy NPN, NO a NC, na samostatných pinech (NO na pinu 4, NC na pinu 2), proto k připojení zvolte připojovací kabel M12 4-pin bez LED diod. Kabely s LED diodami (NXOC12281…, NXOC12401…) signalizují stav výstupu PNP a mají piny 2 a 4 v konektoru propojeny, a proto pro tento snímač nejsou vhodné.
