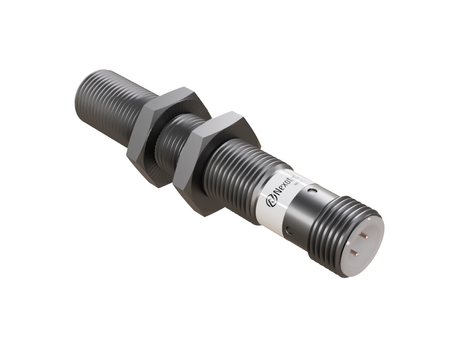

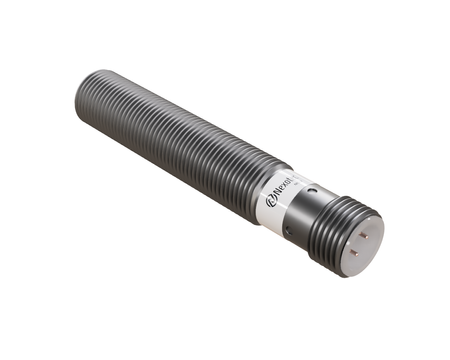

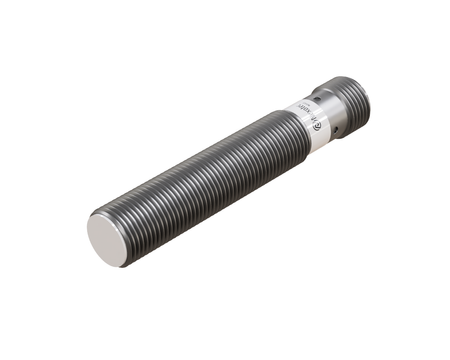

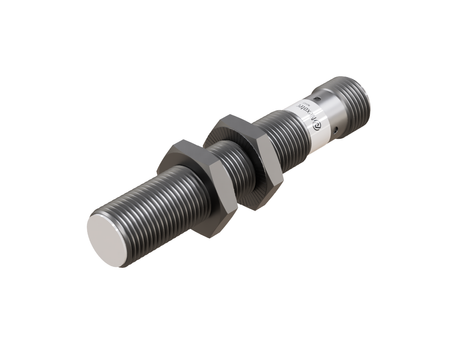

Indukční snímač M12 pro svařování 68 mm konektor M12 PNP NO Sn = 2 mm

Pokročilý svařovací indukční senzor NWI12103 podporuje efektivní provoz strojů a průmyslových zařízení a zajišťuje přesnou detekci a vysokou spolehlivost činnosti.

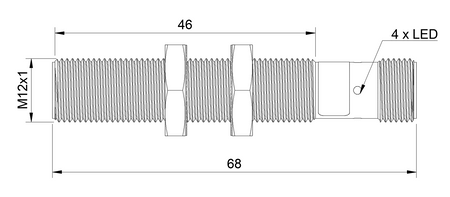

Univerzální rozměr M12 zajišťuje dobrý kompromis mezi kompaktní konstrukcí a dosahem detekce ve svařovacích aplikacích, Ø12 x 68 mm je formát zajišťující jisté mechanické uchycení v cyklu nepřetržitého provozu linky pro odporové svařování.

Technická specifikace:

• Průměr: M12, rozměry zajišťující snadnou integraci s běžným svařovacím příslušenstvím
• Délka: 68 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 2 mm, stabilní charakteristika detekce kovu i v blízkosti elektromagnetického pole svářečky
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, materiál PTFE si zachovává stabilní parametry detekce i po opakovaném kontaktu s odstřiky
• Montáž: Zapuštěná montáž (flush), zapustitelná verze umožňuje skrýt senzor do kovového příslušenství svařovacího pracoviště
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: PNP, typ výstupu PNP usnadňuje integraci s bezpečnostními moduly robotů pro odporové svařování
• Připojení: s konektorem M12, konektorové připojení umožňuje rychlou výměnu senzoru bez demontáže celé svařovací instalace
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, stabilní výstupní signál i v přímém sousedství silných elektromagnetických polí při svařování
• Katalogové číslo: W1CF-M1202P-OEU4

Použití

• Používá se na svařovacích linkách a podporuje automatizaci svařování a robotizaci svařování v sériové výrobě.
• Osvědčuje se jako senzor pro odporové svařování a senzor pro svářečky, montovaný přímo na ramenu nebo úchytu svářečky.
• Jde o indukční senzor pro odporové svařování, používaný tam, kde proces generuje silné elektromagnetické pole a vysokou teplotu.
• Používá se ve svářečkách a strojích pro odporové svařování, kde podporuje přesné pozicování dílů před svařením.
• Osvědčuje se jako senzor pro bodové svářečky a podporuje automatizaci odporového svařování na výrobních linkách.

Výhody/Vlastnosti

• Senzor je odolný proti vysoké teplotě generované při procesu svařování a odporového svařování a udržuje provozní parametry v rozsahu -25 °C až +70 °C.
• Díky tomu, že je odolný proti teplotě, může pracovat v přímém sousedství tepelné zóny bez rizika přehřátí elektronických součástí.
• Čelo senzoru odolné proti znečištění a odolné proti prachu udržuje stabilní citlivost detekce i při vysoké prašnosti výrobní haly.
• Osvědčuje se v náročných provozních podmínkách typických pro svařovací haly a haly odporového svařování, kde jsou senzory vystaveny vibracím a znečištění.
• Jako průmyslový senzor pro náročné podmínky je oblíbenou volbou pro náročné průmyslové aplikace a náročné svařovací aplikace.

Kdy zvolit tento model

• Když je potřeba senzor pro robotizovaný proces svařování, kde je klíčová spolehlivá detekce dílu.
• Pokud je vyžadována spolehlivá detekce dílu ve svářečce.
• Pokud proces vyžaduje rychlou detekci kovových předmětů v robotizované aplikaci.
• Pokud má model pracovat v aplikaci, kde svařovací odstřiky a elektromagnetické rušení mohou ovlivnit činnost senzoru.
