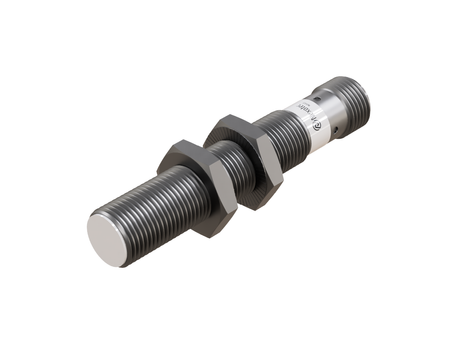

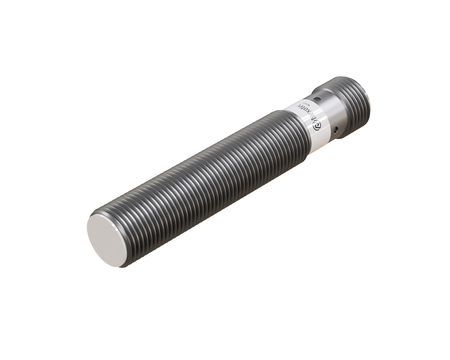

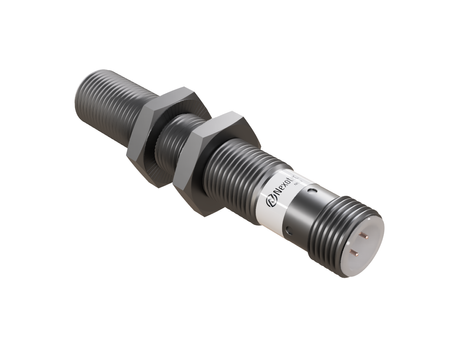

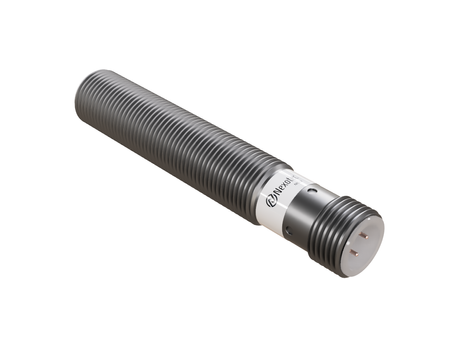

Indukční snímač M12 pro svařování 68 mm konektor M12 PNP NC Sn = 2 mm

Indukční senzor NWI12104 pro svařovací roboty je robustní komponentou moderních automatizačních systémů, která zajišťuje stabilní provoz v náročných aplikacích Heavy Duty.

Senzor M12 se osvědčuje jako univerzální řešení pro většinu svařovacích pracovišť a pracovišť odporového svařování, Ø12 x 68 mm je kompaktní formát, který neomezuje volnost pohybu svařovacího robota.

Technická specifikace:

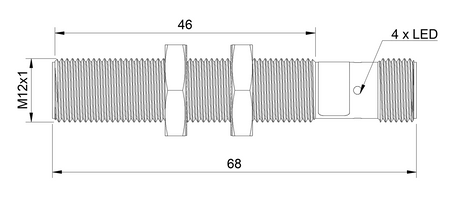

• Průměr: M12, dobrý kompromis mezi velikostí a dosahem detekce ve svařovacích aplikacích
• Délka: 68 mm, prodloužené pouzdro zajišťující vyšší tuhost uchycení v náročných svařovacích podmínkách
• Dosah detekce: 2 mm, stabilní charakteristika detekce kovu i v blízkosti elektromagnetického pole svářečky
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, čelo PTFE zabraňuje přichytávání kovových odstřiků vznikajících při svařování
• Montáž: Zapuštěná montáž (flush), zapustitelná montáž (flush) chrání senzor před nárazy a odstřiky ze strany
• Spínací funkce: normálně zavřený (NC), funkce normálně zavřený kontakt užitečná v bezpečnostních obvodech svařovacích pracovišť
• Typ výstupu: PNP, výstup PNP standardní pro většinu nových instalací svařovací automatizace
• Připojení: s konektorem M12, konektorové připojení umožňuje rychlou výměnu senzoru bez demontáže celé svařovací instalace
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, stabilní výstupní signál i v přímém sousedství silných elektromagnetických polí při svařování
• Katalogové číslo: W1CF-M1202P-CEU4

Použití

• Osvědčuje se jako senzor pro svařovací aplikace a senzor pro svařovací použití, kde je klíčová stabilní detekce kovových předmětů.
• Jde o řešení ze třídy senzorů pro svařovací buňky a indukčních senzorů pro svařovací buňky, používaných v uzavřených pracovních zónách robotů.
• Skvěle se hodí pro svařovací pracoviště a automatická svařovací pracoviště, kde je vyžadován opakovatelný provoz bez prostojů.
• Používá se ve svařovacích strojích a jako indukční senzor pro svařovací stroje, který sleduje pozici a přítomnost dílů.
• Uplatnění nachází ve svařovacích robotech jako indukční senzor pro svařovací roboty, který zajišťuje jistou detekci v pracovním cyklu.

Výhody/Vlastnosti

• Senzor je odolný proti odstřikům vznikajícím při svařování a odporovém svařování, což omezuje riziko poškození čela senzoru.
• Navržen pro provoz v svařovacím prostředí, zachovává si stabilní parametry i přes náročné podmínky okolí.
• Osvědčuje se v náročných svařovacích podmínkách, včetně zvýšené teploty a vysoké prašnosti pracovní zóny.
• Jako indukční senzor pro náročné průmyslové podmínky si zachovává opakovatelnost detekce i při intenzivním provozu.
• Odolnost proti náročným provozním podmínkám umožňuje montáž blízko místa svařování bez ztráty spolehlivosti.

Kdy zvolit tento model

• Když je vyžadován senzor pro svařovací stroj odolný proti vlivům prostředí procesu.
• Pokud je potřeba detekce předmětů v místě se silným elektromagnetickým polem.
• Když je potřeba detekce komponenty na automatické lince svařování nebo odporového svařování.
• Když je potřeba senzor pro svařovací automatizaci, který kontroluje přítomnost nebo polohu kovového dílu.
