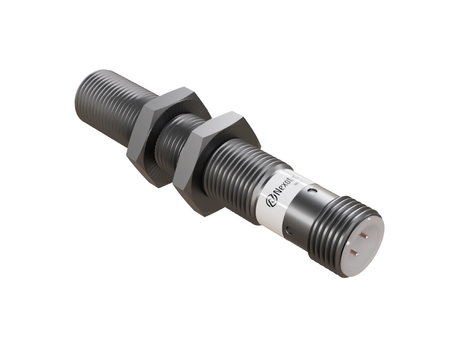

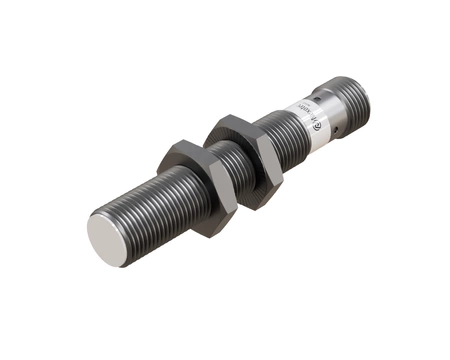

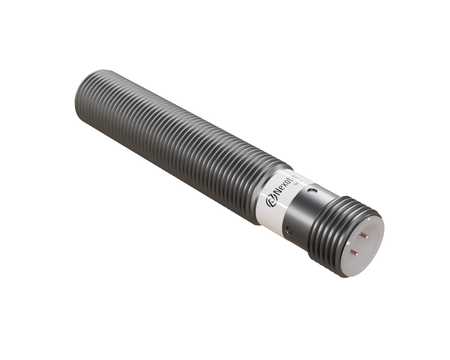

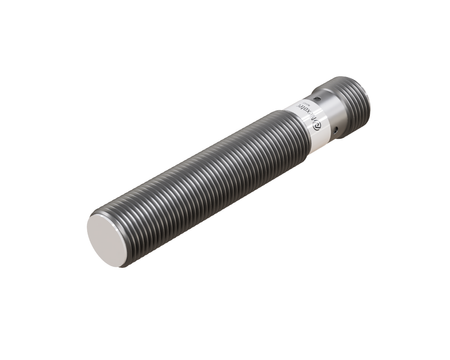

Indukční snímač M12 pro svařování 68 mm konektor M12 NPN NC Sn = 2 mm

Průmyslový indukční senzor NWI12102 Heavy Duty zajišťuje spolehlivý provoz v blízkosti svařovacích pracovišť, kde se vyskytují vysoké teploty, silná elektromagnetická pole a svařovací odstřiky.

Senzor M12 se osvědčuje jako univerzální řešení pro většinu svařovacích pracovišť a pracovišť odporového svařování, Ø12 x 68 mm je formát dobře přizpůsobený typickým montážním úchytům používaným u svařovacích pracovišť.

Technická specifikace:

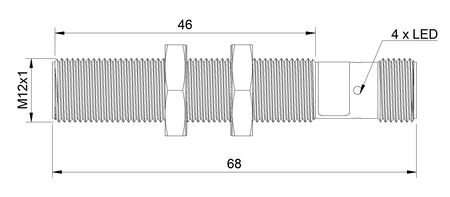

• Průměr: M12, rozměry zajišťující snadnou integraci s běžným svařovacím příslušenstvím
• Délka: 68 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 2 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, povlak PTFE na čele senzoru usnadňuje čištění pracoviště bez rizika poškození detektoru
• Montáž: Zapuštěná montáž (flush), zapustitelná montáž (flush) chrání senzor před nárazy a odstřiky ze strany
• Spínací funkce: normálně zavřený (NC), funkce normálně zavřený kontakt užitečná v bezpečnostních obvodech svařovacích pracovišť
• Typ výstupu: NPN, výstup NPN kompatibilní s řídicími systémy běžně používanými ve svařovací automatizaci
• Připojení: s konektorem M12, konektorové připojení umožňuje rychlou výměnu senzoru bez demontáže celé svařovací instalace
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, potvrzená odolnost proti elektromagnetickému rušení generovanému svářečkami a svařovacími roboty
• Katalogové číslo: W1CF-M1202N-CEU4

Použití

• Používá se na linkách pro odporové svařování a automatických linkách odporového svařování, kde je klíčová opakovatelnost cyklu.
• Funguje jako snímač polohy pro svářečky a senzor přítomnosti dílu pro odporové svařování, který potvrzuje správné uložení dílu před cyklem.
• Podporuje kontrolu polohy při odporovém svařování, když signalizuje řídicímu systému stroje přítomnost dílu v pracovní zóně.
• Používá se v systémech automatizace svařování a systémech automatizace odporového svařování jako prvek zpětné vazby pro PLC.
• Je součástí systémů kontroly procesu svařování a systémů kontroly procesu odporového svařování, kde potvrzuje přítomnost a pozici dílu.

Výhody/Vlastnosti

• Pouzdro s krytím IP67 chrání vnitřek senzoru před prachem a stříkající vodou, což má význam při čištění svařovacího pracoviště.
• Senzor je odolný proti elektromagnetickému rušení, díky čemuž si zachovává stabilní výstupní signál v blízkosti pracujících svářeček.
• Jako indukční senzor odolný proti elektromagnetickému rušení nevytváří falešná sepnutí během svařovacího cyklu.
• Osvědčený jako odolný proti elektromagnetickému poli, pracuje stabilně i v přímém sousedství cívek a proudových vodičů svářečky.
• Hodí se pro provoz v silném elektromagnetickém poli, typickém pro odporové svařování a obloukové svařování.

Kdy zvolit tento model

• Když je potřeba senzor pro robotizovaný proces svařování, kde je klíčová spolehlivá detekce dílu.
• Když bude senzor pracovat v náročných podmínkách svařovacího procesu.
• Když je potřeba detekce komponenty na automatické lince svařování nebo odporového svařování.
• Když je potřeba indukční senzor pro svařovacího robota pracujícího v náročném prostředí.

Připojení

Snímač má výstup NPN, proto k připojení zvolte připojovací kabel M12 4-pin bez LED diod. Kabely s LED diodami (NXOC12281…, NXOC12401…) mají žlutou stavovou diodu zapojenou pro výstup PNP a pro snímače NPN nejsou vhodné.
