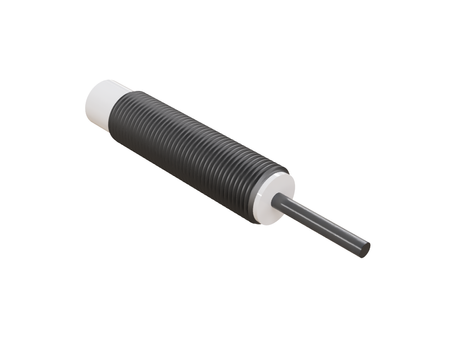

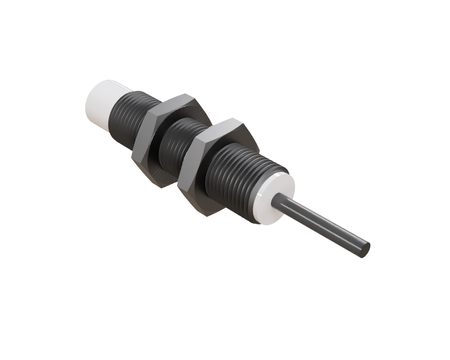

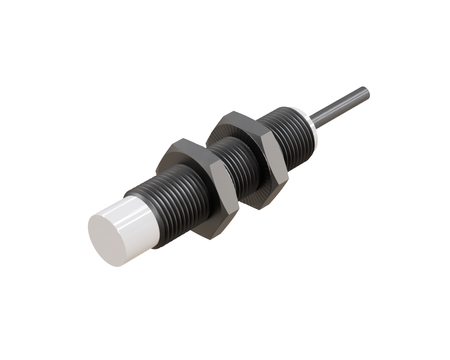

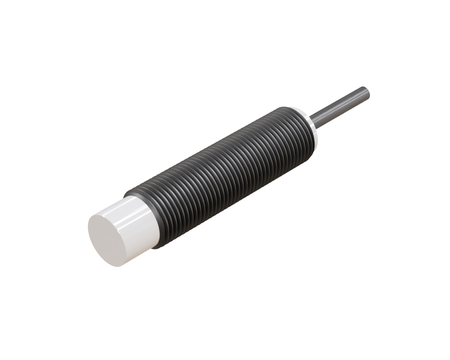

Indukční snímač M12 pro svařování 50 mm kabel 2m PNP NO Sn = 4 mm

Profesionální indukční senzor NWI12013 pro svařování byl navržen pro aplikace vyžadující maximální spolehlivost, odolnost proti rušení a vysokou provozní trvanlivost.

Formát M12 zajišťuje pevné mechanické uchycení při zachování kompaktních rozměrů pouzdra, Ø12 x 50 mm je formát dobře přizpůsobený typickým montážním úchytům používaným u svařovacích pracovišť.

Technická specifikace:

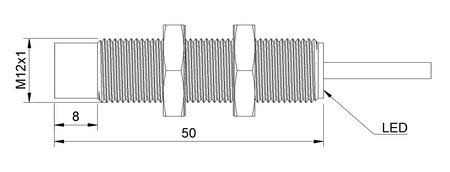

• Průměr: M12, rozměry zajišťující snadnou integraci s běžným svařovacím příslušenstvím
• Délka: 50 mm, kompaktní konstrukce, praktická při omezeném montážním prostoru kolem svářečky
• Dosah detekce: 4 mm, osvědčený dosah detekce v podmínkách typických pro robotizované svařování
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, materiál PTFE si zachovává stabilní parametry detekce i po opakovaném kontaktu s odstřiky
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná verze využívá plný dosah detekce, užitečný u větších svařovaných dílů
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: PNP, výstup PNP standardní pro většinu nových instalací svařovací automatizace
• Připojení: s kabelem o délce 2 m, kabel odolný proti vibracím a častému pohybu typickému pro svařovací roboty
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, potvrzená odolnost proti elektromagnetickému rušení generovanému svářečkami a svařovacími roboty
• Katalogové číslo: W1CN-M1204P-O3U2

Použití

• Podporuje kontrolu polohy při odporovém svařování, když signalizuje řídicímu systému stroje přítomnost dílu v pracovní zóně.
• Používá se v systémech automatizace svařování a systémech automatizace odporového svařování jako prvek zpětné vazby pro PLC.
• Je součástí systémů kontroly procesu svařování a systémů kontroly procesu odporového svařování, kde potvrzuje přítomnost a pozici dílu.
• Uplatnění nachází v automatických svařovacích systémech a automatických systémech odporového svařování pracujících v nepřetržitém režimu.
• Osvědčuje se v robotizovaných svařovacích systémech a robotizovaných svařovacích linkách, kde roboty pracují bez stálého dohledu operátora.

Výhody/Vlastnosti

• Jako indukční senzor odolný proti elektromagnetickému rušení nevytváří falešná sepnutí během svařovacího cyklu.
• Osvědčený jako odolný proti elektromagnetickému poli, pracuje stabilně i v přímém sousedství cívek a proudových vodičů svářečky.
• Hodí se pro provoz v silném elektromagnetickém poli, typickém pro odporové svařování a obloukové svařování.
• Potvrzenou odolnost proti EMC oceňují integrátoři, kteří staví průmyslové senzory odolné proti EMC pro svařovací aplikace a aplikace odporového svařování.
• Díky vysoké odolnosti se osvědčuje v prostředí s vysokou úrovní elektromagnetického rušení, jaké generují svařovací stroje.

Kdy zvolit tento model

• Pokud má senzor pracovat ve svařovací buňce vystavené elektromagnetickému rušení.
• Když proces odporového svařování vyžaduje bezkontaktní detekci kovových předmětů.
• Když je důležitá stabilní činnost senzoru i přes rušení vyskytující se ve svařovacích procesech.
• Když je potřeba spolehlivé řešení pro automatizaci svařování nebo odporového svařování, zajišťující bezkontaktní detekci kovových předmětů.
