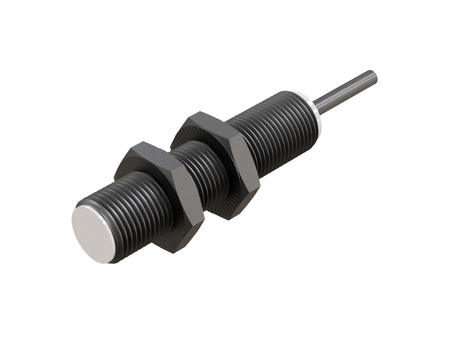

Indukční snímač M12 pro svařování 50 mm kabel 2m PNP NC Sn = 2 mm

Zesílený indukční senzor NWI12004 pro svářečky a průmyslové roboty se osvědčuje v místech vystavených jiskrám, kovovým odstřikům, vysoké teplotě a rušení vznikajícímu při svařovacím procesu.

Senzor M12 se osvědčuje jako univerzální řešení pro většinu svařovacích pracovišť a pracovišť odporového svařování, Ø12 x 50 mm je formát optimalizovaný pro montáž v omezeném prostoru svařovacích robotů.

Technická specifikace:

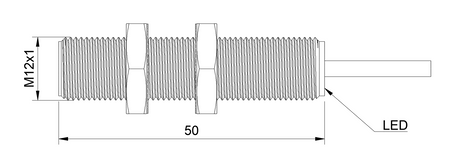

• Průměr: M12, univerzální rozměr používaný na většině linek pro odporové svařování
• Délka: 50 mm, kompaktní konstrukce, praktická při omezeném montážním prostoru kolem svářečky
• Dosah detekce: 2 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, materiál PTFE si zachovává stabilní parametry detekce i po opakovaném kontaktu s odstřiky
• Montáž: Zapuštěná montáž (flush), zapustitelná montáž (flush) chrání senzor před nárazy a odstřiky ze strany
• Spínací funkce: normálně zavřený (NC), funkce normálně zavřený kontakt užitečná v bezpečnostních obvodech svařovacích pracovišť
• Typ výstupu: PNP, typ výstupu PNP usnadňuje integraci s bezpečnostními moduly robotů pro odporové svařování
• Připojení: s kabelem o délce 2 m, kabel odolný proti vibracím a častému pohybu typickému pro svařovací roboty
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, odolnost EMC umožňuje montáž blízko cívek a proudových vodičů svářečky bez ztráty signálu
• Katalogové číslo: W1CF-M1202P-C3U2

Použití

• Používá se na svařovacích linkách a podporuje automatizaci svařování a robotizaci svařování v sériové výrobě.
• Osvědčuje se jako senzor pro odporové svařování a senzor pro svářečky, montovaný přímo na ramenu nebo úchytu svářečky.
• Jde o indukční senzor pro odporové svařování, používaný tam, kde proces generuje silné elektromagnetické pole a vysokou teplotu.
• Používá se ve svářečkách a strojích pro odporové svařování, kde podporuje přesné pozicování dílů před svařením.
• Osvědčuje se jako senzor pro bodové svářečky a podporuje automatizaci odporového svařování na výrobních linkách.

Výhody/Vlastnosti

• Senzor je odolný proti vysoké teplotě generované při procesu svařování a odporového svařování a udržuje provozní parametry v rozsahu -25 °C až +70 °C.
• Díky tomu, že je odolný proti teplotě, může pracovat v přímém sousedství tepelné zóny bez rizika přehřátí elektronických součástí.
• Čelo senzoru odolné proti znečištění a odolné proti prachu udržuje stabilní citlivost detekce i při vysoké prašnosti výrobní haly.
• Osvědčuje se v náročných provozních podmínkách typických pro svařovací haly a haly odporového svařování, kde jsou senzory vystaveny vibracím a znečištění.
• Jako průmyslový senzor pro náročné podmínky je oblíbenou volbou pro náročné průmyslové aplikace a náročné svařovací aplikace.

Kdy zvolit tento model

• Když proces svařování vyžaduje bezkontaktní detekci přítomnosti dílu.
• Když senzor musí kontrolovat přítomnost a polohu dílu během odporového svařování.
• Pokud má být senzor používán na místě vystaveném současně odstřikům i elektromagnetickému rušení.
• Pokud je nutná spolehlivá detekce na automatickém pracovišti svařování nebo odporového svařování.
