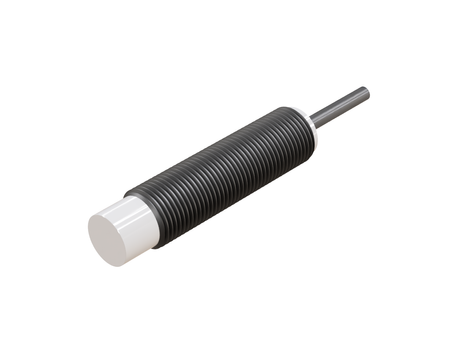

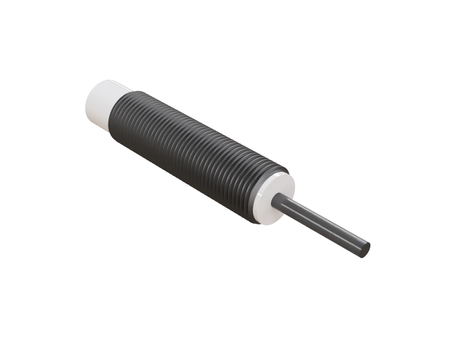

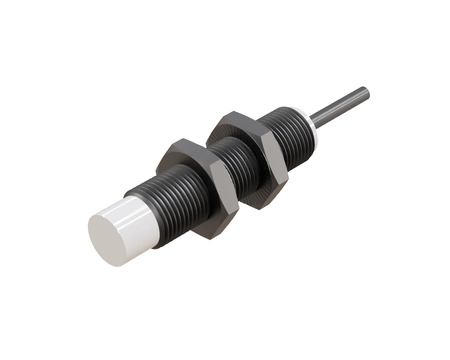

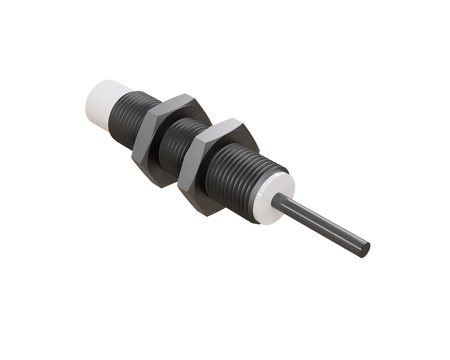

Indukční snímač M12 pro svařování 50 mm kabel 2m NPN NO Sn = 4 mm

Pokročilý svařovací indukční senzor NWI12011 podporuje efektivní provoz strojů a průmyslových zařízení a zajišťuje přesnou detekci a vysokou spolehlivost činnosti.

Univerzální rozměr M12 zajišťuje dobrý kompromis mezi kompaktní konstrukcí a dosahem detekce ve svařovacích aplikacích, Ø12 x 50 mm je formát zajišťující dobrou montážní dostupnost při zachování robustní konstrukce odolné vůči svařovacím podmínkám.

Technická specifikace:

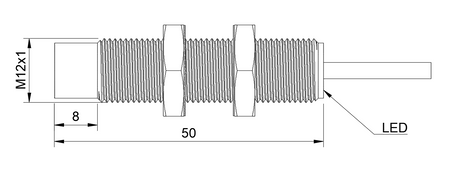

• Průměr: M12, dobrý kompromis mezi velikostí a dosahem detekce ve svařovacích aplikacích
• Délka: 50 mm, malá délka usnadňující montáž na hustě osazených svařovacích pracovištích
• Dosah detekce: 4 mm, stabilní charakteristika detekce kovu i v blízkosti elektromagnetického pole svářečky
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, povlak PTFE na čele senzoru usnadňuje čištění pracoviště bez rizika poškození detektoru
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná montáž (non-flush) zajišťuje větší dosah detekce při dostatečném montážním prostoru
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: NPN, výstup NPN kompatibilní s řídicími systémy běžně používanými ve svařovací automatizaci
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, odolnost EMC umožňuje montáž blízko cívek a proudových vodičů svářečky bez ztráty signálu
• Katalogové číslo: W1CN-M1204N-O3U2

Použití

• Osvědčuje se jako senzor pro odporové svařování a senzor pro svářečky, montovaný přímo na ramenu nebo úchytu svářečky.
• Jde o indukční senzor pro odporové svařování, používaný tam, kde proces generuje silné elektromagnetické pole a vysokou teplotu.
• Používá se ve svářečkách a strojích pro odporové svařování, kde podporuje přesné pozicování dílů před svařením.
• Osvědčuje se jako senzor pro bodové svářečky a podporuje automatizaci odporového svařování na výrobních linkách.
• Uplatnění nachází v robotech pro odporové svařování jako indukční senzor pro roboty pro odporové svařování, pracující v přímém sousedství místa svařování.

Výhody/Vlastnosti

• Díky tomu, že je odolný proti teplotě, může pracovat v přímém sousedství tepelné zóny bez rizika přehřátí elektronických součástí.
• Čelo senzoru odolné proti znečištění a odolné proti prachu udržuje stabilní citlivost detekce i při vysoké prašnosti výrobní haly.
• Osvědčuje se v náročných provozních podmínkách typických pro svařovací haly a haly odporového svařování, kde jsou senzory vystaveny vibracím a znečištění.
• Jako průmyslový senzor pro náročné podmínky je oblíbenou volbou pro náročné průmyslové aplikace a náročné svařovací aplikace.
• Konstrukce odolná proti svařovacímu prostředí a proti odstřikům při procesu svařování prodlužuje reálnou dobu provozu senzoru na lince.

Kdy zvolit tento model

• Když proces svařování vyžaduje bezkontaktní detekci přítomnosti dílu.
• Pokud je potřeba senzor pro práci v náročném prostředí odporového svařování.
• Když je potřeba detekce komponenty na automatické lince svařování nebo odporového svařování.
• Když má model podporovat automatizaci procesu odporového svařování prostřednictvím kontroly pozice dílu.
