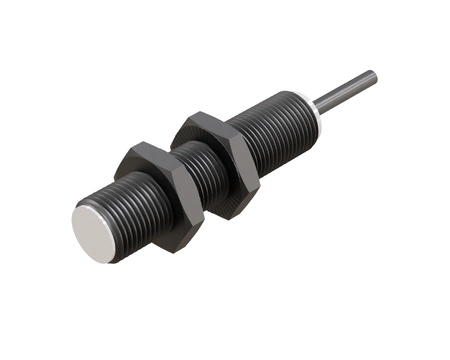

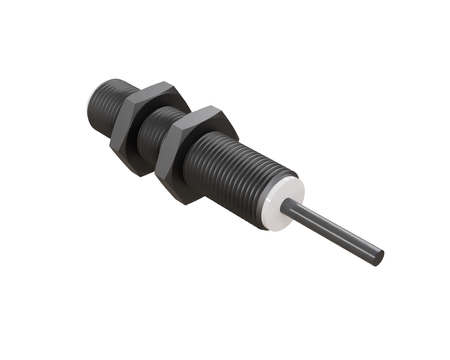

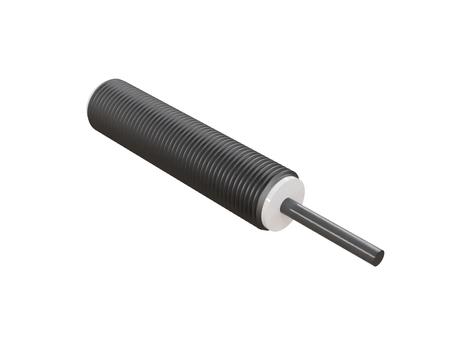

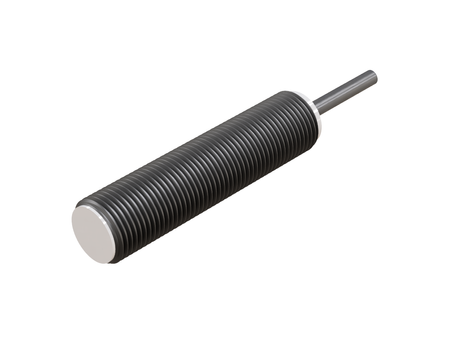

Indukční snímač M12 pro svařování 50 mm kabel 2m NPN NO Sn = 2 mm

Indukční senzor NWI12001 pro svařování byl vyvinut pro aplikace, které vyžadují odolnost proti otěru, nárazům, znečištění a nepřetržitý provoz v náročném průmyslovém prostředí.

Rozměr M12 umožňuje pohodlnou montáž na typických úchytech robotů pro odporové svařování používaných v průmyslu, Ø12 x 50 mm jsou rozměry umožňující rychlou výměnu senzoru bez demontáže veškerého svařovacího příslušenství.

Technická specifikace:

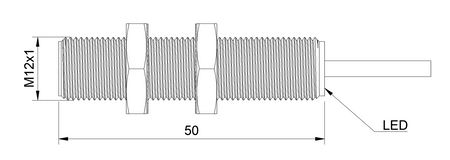

• Průměr: M12, dobrý kompromis mezi velikostí a dosahem detekce ve svařovacích aplikacích
• Délka: 50 mm, kompaktní konstrukce, praktická při omezeném montážním prostoru kolem svářečky
• Dosah detekce: 2 mm, opakovatelná detekce kovových předmětů bez ohledu na rušení vznikající při svařování
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, čelo PTFE zabraňuje přichytávání kovových odstřiků vznikajících při svařování
• Montáž: Zapuštěná montáž (flush), zapustitelná montáž (flush) chrání senzor před nárazy a odstřiky ze strany
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: NPN, typ výstupu NPN dobře spolupracuje s typickými vstupy PLC na linkách pro odporové svařování
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, stabilní výstupní signál i v přímém sousedství silných elektromagnetických polí při svařování
• Katalogové číslo: W1CF-M1202N-O3U2

Použití

• Osvědčuje se jako senzor pro svařovací aplikace a senzor pro svařovací použití, kde je klíčová stabilní detekce kovových předmětů.
• Jde o řešení ze třídy senzorů pro svařovací buňky a indukčních senzorů pro svařovací buňky, používaných v uzavřených pracovních zónách robotů.
• Skvěle se hodí pro svařovací pracoviště a automatická svařovací pracoviště, kde je vyžadován opakovatelný provoz bez prostojů.
• Používá se ve svařovacích strojích a jako indukční senzor pro svařovací stroje, který sleduje pozici a přítomnost dílů.
• Uplatnění nachází ve svařovacích robotech jako indukční senzor pro svařovací roboty, který zajišťuje jistou detekci v pracovním cyklu.

Výhody/Vlastnosti

• Senzor je odolný proti odstřikům vznikajícím při svařování a odporovém svařování, což omezuje riziko poškození čela senzoru.
• Navržen pro provoz v svařovacím prostředí, zachovává si stabilní parametry i přes náročné podmínky okolí.
• Osvědčuje se v náročných svařovacích podmínkách, včetně zvýšené teploty a vysoké prašnosti pracovní zóny.
• Jako indukční senzor pro náročné průmyslové podmínky si zachovává opakovatelnost detekce i při intenzivním provozu.
• Odolnost proti náročným provozním podmínkám umožňuje montáž blízko místa svařování bez ztráty spolehlivosti.

Kdy zvolit tento model

• Když je potřeba indukční senzor do svařovací buňky, kde vznikají svařovací odstřiky.
• Když proces odporového svařování vyžaduje bezkontaktní detekci kovových předmětů.
• Pokud má být senzor používán na místě vystaveném současně odstřikům i elektromagnetickému rušení.
• Když aplikace vyžaduje senzor pro robotizovanou linku odporového svařování.
