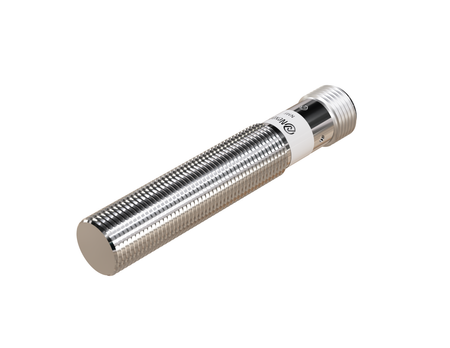

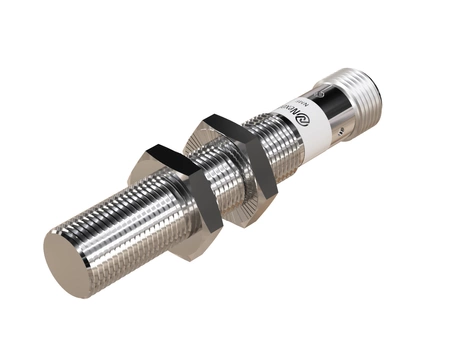

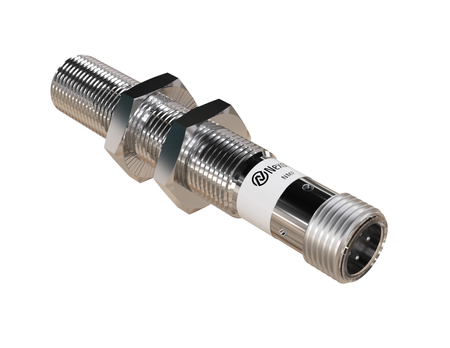

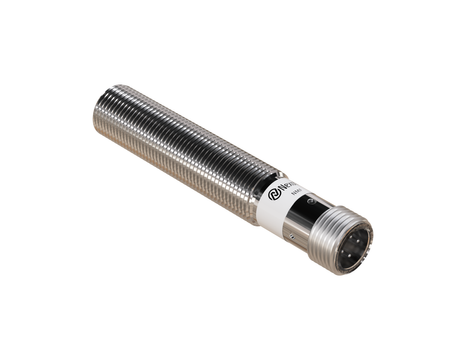

Indukční snímač M12 celokovový 68 mm konektor M12 NPN NO Sn = 2 mm NF

Průmyslový indukční senzor NMF12101-NF ve verzi NF se vyznačuje materiálovou selektivitou - detekuje hliník a neželezné kovy, přičemž vynechává ocel a její slitiny.

Snímač M12 patří mezi řešení určená pro moderní průmysl vyžadující odolnost, přesnost a spolehlivost. Průměr Ø12 x 68 mm zaručuje dobrou rovnováhu mezi kompaktní konstrukcí, stabilitou montáže a mechanickou odolností.

Technická specifikace:

• Průměr: M12, vysoká mechanická odolnost cylindrického pouzdra zaručuje dlouhou životnost

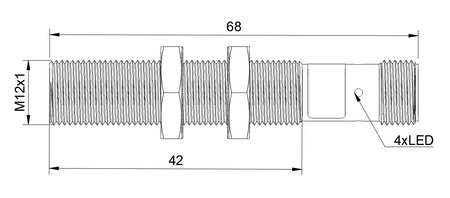

• Délka: 68 mm, vhodný pro provoz v náročných průmyslových podmínkách
• Dosah detekce: 2 mm, dosah detekce závislý na průměru a konstrukci indukčního snímače
• Detekované materiály: Hliník a další neželezné kovy (ocel je ignorována), materiálová selektivita umožňuje vynechávat drobné zbytky kovu, které by neměly být považovány za správný díl
• Korekční faktor K: K = 1 pro hliník (plný jmenovitý dosah), plný deklarovaný dosah pro hliník usnadňuje projektování aplikací bez dodatečných předpokladů týkajících se redukce dosahu
• Pouzdro: Závitové, odolné proti uvolnění během provozu stroje a při výskytu vibrací
• Materiál pouzdra: Nerezová ocel, vhodná pro provoz ve vlhkosti, znečištění a náročných průmyslových podmínkách
• Materiál čela senzoru: Nerezová ocel, možnost provozu v prostředí chladicích kapalin, olejů a průmyslových emulzí
• Montáž: Zapuštěná montáž (flush), omezené boční detekční pole zvyšuje stabilitu činnosti
• Spínací funkce: NO, normálně otevřený klidový stav odpovídající standardní provozní logice
• Typ konektoru: M12, konektory M8 nebo M12 zajišťují standardizované a stabilní elektrické připojení
• Napájecí napětí: DC 10-30V, ochrana proti běžným výkyvům napájecího napětí

Použití

• Montážní linky automotive – Detektor hliníku NF umožňuje kontrolu polohy hliníkových dílů na montážních linkách automotive.
• CNC stroje – Indukční senzor NF se využívá v CNC strojích ke kontrole polohy hliníkových dílů a nástrojů.
• Letecký průmysl – Detektor hliníku se využívá v leteckém průmyslu ke kontrole přítomnosti hliníkových komponentů.
• Kontrola před odporovým svařováním na výrobní lince – Využití senzoru přítomnosti dílu před procesem odporového svařování umožňuje ověřit, zda se hliníkový komponent nachází na správném místě.
• Pozicování hliníkových dílů – Indukční senzor NF podporuje pozicování hliníkových dílů, pokud je správné nastavení dílu podmínkou pro provedení další operace.

Výhody/Vlastnosti

• Skutečný dosah detekce – konstruktér může vybrat model na základě konkrétní vzdálenosti od hliníkového dílu, aniž by musel uplatňovat další předpoklady týkající se redukce dosahu.
• Žádná reakce na jednotlivé hliníkové piliny – řešení je určeno k detekci správného dílu, díky čemuž nejsou jednotlivé drobné částice hliníku považovány za cílový předmět detekce.
• Trvanlivé provedení – monolitická konstrukce zvyšuje odolnost řešení používaného ke kontrole hliníkových dílů a dalších neželezných kovů.
• K = 1 + skutečný dosah – kombinace těchto parametrů usnadňuje konstruktérovi určení požadované vzdálenosti od hliníkového dílu.
• Řešení pro průmyslovou automatizaci – kombinace celokovové konstrukce, K = 1 a specializace na hliník předurčuje řadu pro náročné aplikace automatizace.

Kdy zvolit tento model

• Pro kontrolu dílů před tažením – indukční přibližovací senzor umožňuje ověřit přítomnost hliníkového dílu před zahájením práce lisu.
• Když má detekce hliníku probíhat s plným deklarovaným dosahem – K = 1 usnadňuje výběr vhodné varianty pro požadovanou vzdálenost od dílu.
• Když nepotřebujete detektor nečistot – vyberte tento model, pokud je úkolem zařízení detekovat správný hliníkový díl, a nikoli kontrolovat kovové nečistoty.
• Pro kontrolu komponentů z neželezných kovů – vyberte tento model, pokud automatizace musí detekovat správné hliníkové díly nebo jiné neželezné díly.

Připojení

Snímač má výstup NPN, proto k připojení zvolte připojovací kabel M12 4-pin bez LED diod. Kabely s LED diodami (NXOC12281…, NXOC12401…) mají žlutou stavovou diodu zapojenou pro výstup PNP a pro snímače NPN nejsou vhodné.
