Csatlakozókábel M12 4 pin anya könyök, kábel PVC 3 m nyitott végekkel
- ● M12 4 pólusú anya csatlakozó, könyök kivitel, A-kódolás
- ● PVC kábel 3 m, 4x0,34 mm²
- ● Szabad kábelvég – közvetlenül a sorkapocsra köthető
- ● Öntött csatlakozó, azonnal beköthető
- ● 250 V AC/DC, max. 4 A, IP67
- ● Üzemi tartomány −25…+80 °C
Előfizetéses termékek a kosarában
Állítson be egy szállítási gyakoriságot a kosarában lévő összes előfizetéses termékhez minden egyes:
Előfizetéses termékek a kosarában

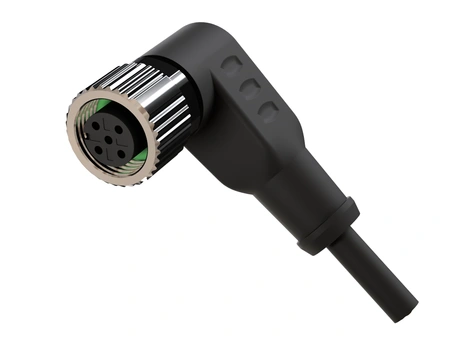

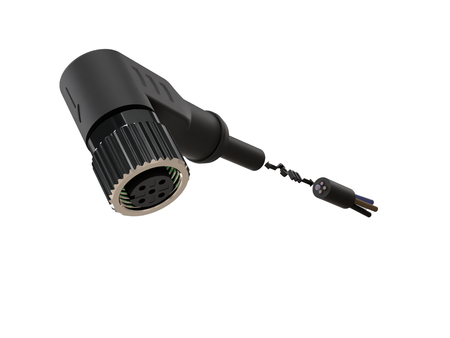

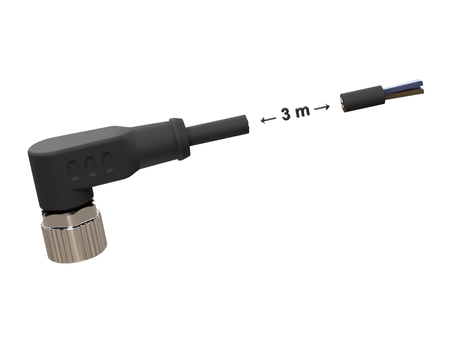

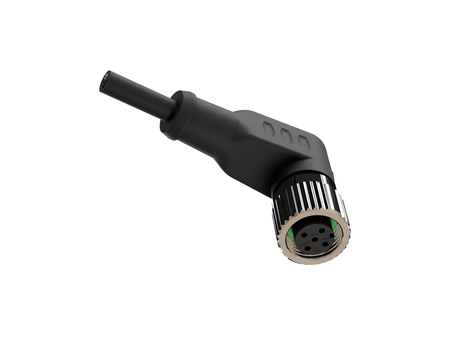

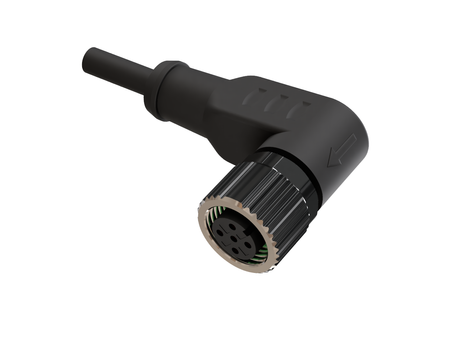

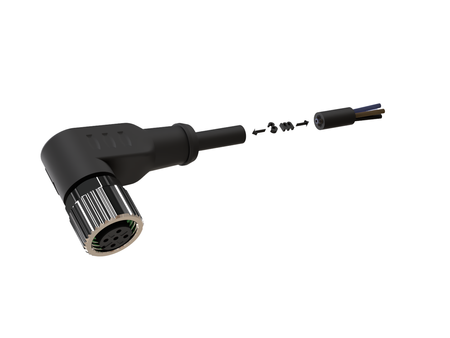

M12-es szenzorkábel, 3 m hosszú, PVC köpennyel, gyárilag körülöntött 4 pólusú könyök (90°-os) anya csatlakozóval (aljzat, A-kódolás). A kábel másik vége szabad vezetékvég – az erek közvetlenül a sorkapocsra vagy a bemeneti modulra köthetők, forrasztás és csatlakozószerelés nélkül. Az anya csatlakozó az érzékelő M12 apa csatlakozójára csavarható, a kábel 90°-os szögben lép ki a csatlakozóból.
Milyen érzékelőkhöz
PNP vagy NPN kimenetű M12 érzékelőkhöz – egy kimenettel vagy két kimenettel (NO és NC). A Nexotec érzékelőknél az NO kimenet a 4-es, az NC a 2-es pólusra van kötve.

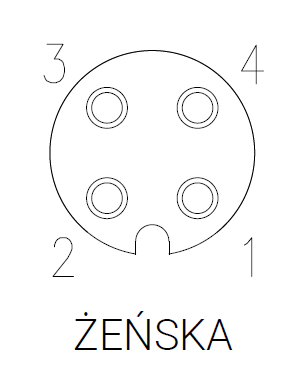

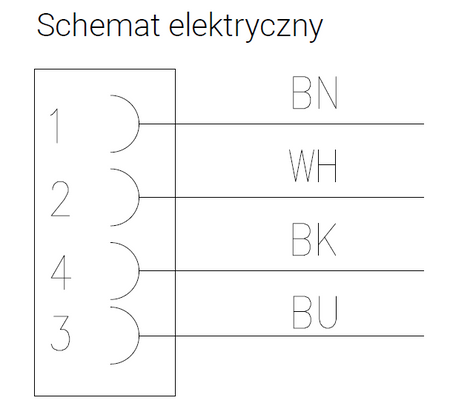

Póluskiosztás és érszínek – M12, 4 pólusú
| Pólus | Érszín | Funkció a Nexotec érzékelőknél |
|---|---|---|
| 1 | barna (BN) | tápfeszültség + (L+) |
| 2 | fehér (WH) | második kimenet (NC) |
| 3 | kék (BU) | tápfeszültség 0 V (L−) |
| 4 | fekete (BK) | kimenet (NO) |
A csatlakozó az IEC 61076-2-101 szabvány szerint készül (A-kódolás), így más márkájú, A-kódolású M12 csatlakozós érzékelőkhöz is illeszkedik.
Szerelés és üzemi feltételek
Kábelköpeny: PVC, fekete. A kábel nem energialáncba való. Mozgatott kábelnél a legkisebb hajlítási sugár az átmérő tízszerese, azaz kb. 48 mm. Üzemi hőmérséklet: rögzített fektetésnél −40 és +80 °C, mozgatott kábelnél −25 és +80 °C között.
Műszaki adatok

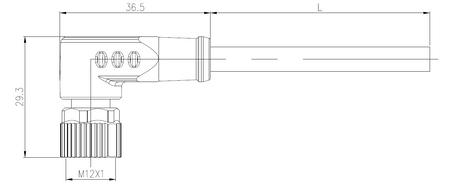

- Csatlakozó: M12, 4 pólus, A-kódolás, anya (aljzat), 90°-os könyök

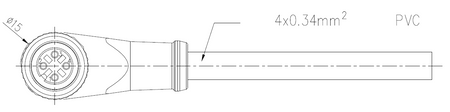

- Kábel: PVC, fekete, 3 m, 4 × 0,34 mm² (22 AWG), átmérő kb. 4,8 mm, árnyékolatlan
- Névleges feszültség: 250 V AC/DC
- Névleges áram: max. 4 A (40 °C)
- Védettség: IP67 (meghúzott hollandi anyával)
- Üzemi hőmérséklet: −40…+80 °C (rögzített fektetés), −25…+80 °C (mozgatott kábel)
- Csatlakoztatási ciklusok száma: legalább 100
- Anyagok: TPU csatlakozótest, NBR tömítés, aranyozott rézérintkezők
- A csatlakozó szabványa: IEC 61076-2-101
Gyakori kérdések
Milyen érszínei vannak az M12 4 pólusú kábelnek?
1-es pólus – barna, 2-es pólus – fehér, 3-as pólus – kék, 4-es pólus – fekete.
Alkalmas a kábel energialáncban való használatra?
Nem. Ez a kábel nem energialáncba való.
Árnyékolt a kábel?
Nem, a kábel árnyékolatlan.
Használható NPN érzékelőhöz?
Igen. Az érszínek és a bekötés PNP és NPN érzékelőknél azonos.
Illeszkedik más márkájú érzékelőkhöz?
Igen, A-kódolású M12 csatlakozós érzékelőkhöz – a csatlakozó az IEC 61076-2-101 szabvány szerint készül.
Van LED-es változat?
Igen – a LED-es M12 4 pólusú kábelek jelzik a tápfeszültséget és a kimenet állapotát; egykimenetű PNP érzékelőkhöz valók.
Hányszor lehet a csatlakozót szétkapcsolni?
A csatlakozó legalább 100 csatlakoztatási ciklust bír.
Milyen más hosszúságok és kivitelek kaphatók?
Ezen a kivitelen kívül a következő M12 4 pólusú, anya csatlakozós kábeleket kínáljuk: egyenes PUR 3 m; egyenes PUR 5 m; egyenes PVC 3 m; könyök PUR 3 m; könyök PUR 5 m; könyök PVC 5 m.
Tömít a csatlakozó a hollandi anya meghúzása nélkül?
Nem. Az IP67 védettség a bedugott és hollandi anyával meghúzott csatlakozóra vonatkozik.
