Szelektív NF és FE induktív érzékelők alumínium és acél érzékelésére az ipari automatizálásban

Szelektív induktív érzékelők – mikor érzékeljünk alumíniumot, és mikor csak acélt?

A klasszikus ipari automatizálásban a standard induktív érzékelőt azzal a feltételezéssel választják ki, hogy „bármilyen fémtárgyat" érzékeljen. Míg ez a megközelítés egyszerű szállítórendszerekben megfelelő, a modern szerelősorok szelektív megközelítést igényelnek. Az alapfelület és a munkadarab közötti megkülönböztetés hiánya, vagy a nem vas alapú fémeknél tapasztalható drasztikus hatótávolság-csökkenés gyakori oka a meghibásodásoknak és a technikai leállásoknak.

1. Szelektív anyagérzékelés – Miért használják egyre gyakrabban?

A modern iparágak – mint az autóipar (Automotive), a cellák és akkumulátorok gyártása (Battery/EV), a fejlett CNC megmunkálás vagy az automatikus alkatrész-összeszerelés – a szerkezeti tömeg csökkentésére törekednek a mechanikai szilárdság megőrzése mellett. Ennek eredményeként egyre több alkatrész és készülékház készül alumíniumból, rézből vagy sárgarézből, míg a funkcionális elemek, például a magok, csavarok, csapok vagy menetes betétek, acélból maradnak.

Ilyen környezetben a klasszikus közelítéskapcsoló megoldások nem felelnek meg, mivel nem tudják egyértelműen meghatározni, hogy melyik alkatrész váltotta ki a kimeneti állapotváltozást. A látórendszerek alkalmazása gyakran gazdaságilag nem indokolt, vagy a hűtőfolyadékok és a por jelenléte miatt nem lehetséges. A szelektív induktív érzékelők ezt a problémát közvetlenül a hardveres érzékelés szintjén szüntetik meg, és kulcsfontosságú elemét képezik a Poka-Yoke típusú minőségellenőrző rendszereknek.

2. A fizika gyakorlati következményei a standard verzióknál

A hagyományos érzékelőelemek korlátai abból fakadnak, hogy elektronikájukat az oszcillátor ferromágneses anyagok általi csillapítására optimalizálták. A szerkezeti acél magas mágneses permeabilitást mutat, és összegyűjti a váltakozó elektromágneses tér erővonalait. A nem vas alapú fémek (alumínium, réz, sárgaréz) diamágnesesek vagy paramágnesesek, ami azt jelenti, hogy sokkal kisebb változást okoznak az oszcillátor paramétereiben, kizárólag az indukált örvényáramokra támaszkodva.

E különbség gyakorlati következménye az úgynevezett korrekciós tényezők (reduction factors), amelyek meghatározzák egy univerzális eszköz tényleges hatótávolságát az egyes ötvözetek esetében:

• Szerkezeti acél (Fe 360): 1.0 (100%-os névleges hatótávolság)
• Rozsdamentes acél (INOX): kb. 0,70–0,85
• Sárgaréz: kb. 0,35–0,50
• Alumínium: kb. 0,30–0,45 (a hatótávolság kb. a névleges érték 1/3-ára csökken)
• Réz: kb. 0,25–0,30

Ha egy standard M12 közelítéskapcsolót, amelynek névleges hatótávolsága Sn = 4 mm, egy alumíniumprofil helyzetének meghatározására használunk, a tényleges kapcsolási távolság mindössze kb. 1,4 mm lesz. Az ilyen kis munkatávolság magas kockázatot jelent a mozgó munkadarab és az alkatrész homlokfelülete közötti mechanikai ütközésre.

3. A Non-Ferrous (NF) szelektív megoldások jellemzői

Az NF megoldás egy olyan készülék, amelyet kifejezetten a színesfémeknél jelentkező hatótávolság-csökkenés kiküszöbölésére terveztek. Ezen eszközök elektronikus felépítése kizárólag a kiváló fajlagos vezetőképességű anyagokban keletkező, nagy sűrűségű örvényáramok hatását elemzi.

A vasalapú (acél) tárgyak által okozott minden zavart és amplitúdóváltozást kiszűr a rendszer. Ennek eredményeként az alumínium, réz és sárgaréz korrekciós tényezője ebben az esetben egyenlő 1,0-vel. Minden non-ferrous érzékelő teljes hatótávolságot tesz lehetővé a nem vas alapú fémek érzékelésénél, miközben teljesen érzéketlen az acél jelenlétére a mérési zóna közvetlen közelében.

4. Hogyan működik a kizárólag acélt érzékelő modell (FE)? A non-ferrous technológia fordítottja

A szelektív Ferrous (FE) verzió a non-ferrous modellek technológiai koncepciójának pontos fordítottja. Ezt az érzékelőtípust úgy tervezték, hogy kizárólag ferromágneses (mágneses) anyagokra, például szénacélra, szerkezeti acélra vagy vasra reagáljon.

Az alumíniumból, rézből vagy sárgarézből készült tárgyakat a tisztán ferrous kivitel kimenete teljesen figyelmen kívül hagyja. Ennek a technológiának az alkalmazása ott szükséges, ahol az alumíniumház a felsőbbrendű elem vagy a szerelési alap, és az ellenőrzés célja kizárólag a beépített, becsavart vagy felszerelt acélalkatrészek jelenléte. Az FE modell lehetővé teszi a nem vas alapú fémekből álló háttér „kiszűrését" fizikai árnyékolás alkalmazása nélkül.

5. Kiválasztási táblázat: Hogyan válasszuk ki a megfelelő érzékelőt egy adott feladathoz?

Az alábbi összefoglaló megkönnyíti a megfelelő technológia gyors azonosítását a célanyagtól és a PLC vezérlőrendszer által figyelmen kívül hagyandó elemektől függően.

Feladat / érzékelendő objektum	Standard verzió	NF megoldás (Non-Ferrous)	FE verzió (Ferrous Only)
Alumínium érzékelése (profilok, öntvények)	Közepesen (hatótávolság ~35%-ra csökken)	✅ IGEN	❌ NEM
Acél érzékelése (szerkezeti, szén-)	✅ IGEN	❌ NEM	✅ IGEN
Réz érzékelése (sínek, busbarok)	Gyengén (hatótávolság ~25%-ra csökken)	✅ IGEN	❌ NEM
Sárgaréz érzékelése (szerelvények, csatlakozók)	Gyengén (hatótávolság ~40%-ra csökken)	✅ IGEN	❌ NEM
Kizárólag acélcsavarok/-csapok érzékelése	❌ NEM (a hátteret is érzékeli)	❌ NEM	✅ IGEN
Acélváz / vezetősín figyelmen kívül hagyása	❌ NEM	✅ IGEN	❌ NEM
Alumíniumprofil / -ház figyelmen kívül hagyása	❌ NEM	❌ NEM	✅ IGEN

6. Szelektív detektorok vs. Factor 1 közelítéskapcsolók – A legfontosabb különbségek

A szakmai nyelvezetben a „Factor 1 közelítéskapcsoló" és a „szelektív érzékelő" fogalmakat néha összekeverik, pedig a vezérlési algoritmusok felépítésében teljesen eltérő feladatokat látnak el.

• Factor 1 megoldás: Univerzális rendszer. Az acélt éppúgy érzékeli, mint az alumíniumot, rezet vagy sárgarezet, pontosan ugyanazzal a névleges hatótávolsággal (1,0-es korrekciós tényező minden fémre). Akkor alkalmazzák, ha egy szállítósoron változó anyagösszetétel jelenik meg.
• Szelektív érzékelő (NF vagy FE): Dedikált elem. Ahelyett, hogy mindent érzékelne, fizikai szinten végzi az anyagszelekciót – az egyik fémcsoport jelenlétét regisztrálja, miközben a másikra teljesen vak marad.

Eszköztípus	Hatótávolság acélra	Hatótávolság alumíniumra	Hatótávolság rézre
Standard detektor	100%	kb. 35%	kb. 25%
Factor 1 modell	100%	100%	100%
Szelektív NF verzió	0% (figyelmen kívül hagyja)	100%	100%
Szelektív FE verzió	100%	0% (figyelmen kívül hagyja)	0% (figyelmen kívül hagyja)

7. Szelektív érzékelőelem vs. PTFE-bevonatú homlokfelületű verzió – Funkcionális különbségek

Egy másik gyakori vásárlási dilemma a szelektív verzió és a teflonnal (PTFE) bevont alkatrész közötti választás. Fontos megjegyezni, hogy a PTFE-bevonat kizárólag védelmi funkciót lát el – megvédi az elemet az agresszív vegyszerektől, vagy megkönnyíti a szennyeződések (pl. fröccsenések) eltávolítását, de nem változtatja meg az érzékelési paramétereket. A PTFE homlokfelületű detektor a védőréteg alatt továbbra is hagyományos elektronikával rendelkezik, és megtartja a standard korrekciós tényezőket.

Műszaki jellemző	PTFE homlokfelületű modell	Szelektív NF érzékelő	Szelektív FE érzékelő
Vegyi ellenállás és tapadásgátló tulajdonság	✅ IGEN	A háztól függ	A háztól függ
Anyagszelekció (acél figyelmen kívül hagyása)	❌ NEM	✅ IGEN	❌ NEM
Anyagszelekció (alumínium figyelmen kívül hagyása)	❌ NEM	❌ NEM	✅ IGEN

8. Az NF eszközök viselkedése alumíniumforgács és -reszelék jelenlétében

A forgácsolással történő megmunkálás (alumínium marása, fúrása, vágása) során az egyik fő probléma az apró hulladék felhalmozódása a gépek felületén. Az NF sorozat eszközei nagy ellenállást mutatnak az ilyen típusú szennyeződésekkel szemben. Ahhoz, hogy az anyagban a kimeneti állapot megváltoztatásához elegendő erősségű örvényáramok induljanak, az elemnek összefüggő elektromos felületet kell alkotnia, amelynek minimális méretei közel állnak a homlokfelület méretéhez.

Az egyes forgácsok, apró reszelékek vagy alumíniumpor nem rendelkeznek szerkezeti folytonossággal. Az ezekben keletkező lokális örvényáramok túl gyengék, ami lehetővé teszi az elektronika számára, hogy figyelmen kívül hagyja a szennyeződést, és stabilan működjön egészen a teljes méretű munkadarab megjelenéséig.

9. Ellenállás hegesztési fröccsenésekkel szemben Automotive alkalmazásokban

Az automatizált hegesztő cellákban az összekötendő acéllemezekből származó olvadt fém fröccsenései a szomszédos alkatrészekre rakódnak le. Egy hagyományos induktív eszköznél az érzékelő felületébe olvadó megszilárdult acélcsepp meghibásodást jelent – az érzékelőelem elkezdi a fröccsenést a munkadarab tartós jelenléteként regisztrálni. Mivel az NF sorozat modelljeit úgy tervezték, hogy figyelmen kívül hagyják a ferromágneses anyagokat, az acélrészecskék jelenléte a felületükön nem befolyásolja a kimeneti jelet. Az egyetlen rozsdamentes acél tömbből megmunkált ház emellett védi a szerkezetet a hőokozta repedéstől.

10. Az induktív érzékelők kiválasztásának tipikus hibái

A szervizjelentések elemzése három leggyakoribb hibát tár fel, amelyeket a vezérlőrendszerek tervezési szakaszában követnek el:

1. hiba: Egy alumíniumházban ülő acélcsavar érzékelésének megkísérlése univerzális verzióval. A klasszikus detektor oldalirányban reagál a körülvevő alumínium tömegére, mielőtt a csavar egyáltalán az érzékelési zónába kerülne. Az FE modell alkalmazása megoldja ezt a problémát, mivel az alumínium láthatatlanná válik a rendszer számára.

2. hiba: Egy bővített hatótávolságú (pl. Sn = 12 mm) standard komponens kiválasztása alumínium érzékelésére egy acél szállítószalagon. Ahhoz, hogy a nem vas alapú fémekhez kielégítő 4 mm-t érjen el, a mérnök nagy alap-hatótávolságú érzékelőt vásárol acélhoz. Ennek eredményeként a rendszer folyamatosan érzékeli a szállítószalag keretét vagy szerkezetét. A megoldás egy dedikált, fix hatótávolságú NF modell.

3. hiba: Hagyományos, rövid hatótávolságú érzékelők (pl. Sn = 2 mm) alkalmazása mozgó sárgaréz alkatrészekhez. A korrekciós tényező figyelembevétele után a biztonságos munkatávolság 1 mm alá csökken, ami a vezetősínek minimális hézagaival együtt az alkatrész mechanikai lenyírásához vezet a munkadarab által.

11. 20 ipari alkalmazási példa szelektív rendszerekhez

Az alábbi lista különböző forgatókönyveket mutat be, amelyekben az anyagszelektivitás a folyamatstabilitás kulcsfontosságú eleme:

• Alumíniumprofilok: Pozicionálás acél adagolóasztalokon (az NF megoldás figyelmen kívül hagyja az asztal szerkezetét).
• Alumínium keréktárcsák: A helyes elhelyezkedés ellenőrzése CNC karusszel esztergák megmunkáló tokmányaiban (NF modell).
• Alumínium öntvények: Annak ellenőrzése, hogy a robotmarkolat közvetlenül az acél öntőformából vette-e ki a munkadarabot (NF verzió).
• Italos dobozok: Számlálás és ellenőrzés töltősorokon, acél vezetőketrecek belsejében (NF érzékelő).
• Alumínium tálcák: Pozicionálás az élelmiszeripar automatikus csomagológépeiben (NF detektor).
• Alumínium hűtőbordák: Jelenlétellenőrzés teljesítményelektronikai modulok szerelési zónájában (NF érzékelőelem).
• Hőcserélők: Alumíniumlamellák pozicionálása hajtogatási és kötegelési műveletek során (NF megoldás).
• Inverterházak: Alumínium öntött házak jelenlétének érzékelése a szerelőszalagon (NF verzió).
• EV akkumulátorok (cellacsomagok): Az alumínium cellaházak elhelyezkedésének ellenőrzése a jármű acél vázszerkezetén belül (NF modell).
• Busbarok (rézsínek): Elosztósínek jelenlétének érzékelése kapcsolószekrényekben és töltőállomásokon (az NF érzékelő rezet érzékel).
• Áramsínek: Rézlaposinek folytonosságának és pozicionálásának ellenőrzése automatikus hajlítási folyamatok során (NF detektor).
• Rézcsatlakozók: A kábelköteg-szerelő aljzatokban lévő szorítók jelenlétének ellenőrzése (NF verzió).
• Sárgaréz alkatrészek: Szeleptestek pozicionálása többorsós automata esztergákban (az NF megoldás sárgarezet érzékel).
• Szelepek és szerelvények: Sárgaréz tömszelencék és csapok jelenlétének ellenőrzése műanyag házakon belül (NF modell).
• Acél persely alumíniumban (Poka-Yoke): Egy alumínium lengőkarba sajtolt acél persely jelenlétének ellenőrzése (az FE verzió figyelmen kívül hagyja a lengőkart, és csak a perselyt érzékeli).
• Csavarszerelés házakban: Annak ellenőrzése, hogy egy acélcsavart becsavartak-e egy alumínium hajtóműházba (az FE érzékelő csak a csavarra reagál).
• Formazárás ellenőrzése: Egy acél reteszelő csap helyzetének ellenőrzése egy alumínium fröccsöntő formában (FE detektor).
• Fémbetétek ellenőrzése: Egy acél menetes betét jelenlétének érzékelése, amelyet a műanyag fröccsöntés előtt helyeznek a forma üregébe (FE elem).
• Hegesztett Automotive alkatrészek: Egy alumínium karosszériaelemre hegesztett acélanya jelenlétének ellenőrzése (FE verzió).
• Anyagszétválogatás: Hulladék vagy alkatrészek szétválasztása ferromágneses és nem ferromágneses áramra NF és FE eszközök tandemjeinek segítségével.

12. Az NF és FE modellek legfontosabb műszaki paraméterei

Az alábbi táblázat bemutatja a reprezentatív szelektív megoldások legfontosabb üzemi paramétereit. Ezen sorozatok minden modellje szabványosított méretekben (M8, M12, M18, M30) kapható, különböző házhosszúságokkal, PNP/NPN és NO/NC kimeneti konfigurációkban. A teljes részletes specifikációk a termékoldalakon találhatók.

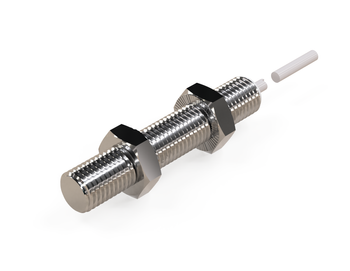

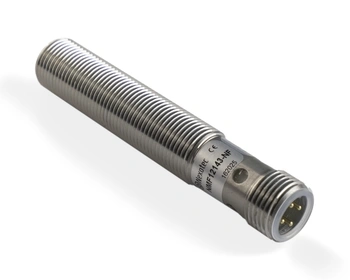

Alapparaméter	NF verzió (Non-Ferrous) Modell: NMF12143-NF	FE verzió (Ferrous Only) Modell: NMF08013-FE
Névleges érzékelési távolság (Sn)	4 mm (csak alumíniumra/nem vas alapú fémekre reagál)	1 mm (csak acélra/ferromágneses fémekre reagál)
Házméret / menet	M12	M8
Védettségi fokozat	IP67	IP67
Kapcsolási frekvencia	1 kHz (1000 Hz)	1 kHz (1000 Hz)
Csatlakozás típusa	M12 csatlakozó (3 tűs)	2 m PVC kábel
Adatlap és teljes specifikáció	NMF12143-NF adatlap	NMF08013-FE adatlap

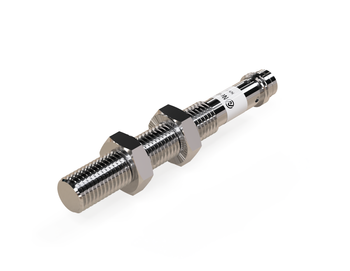

*M8 csatlakozós verzió is elérhető – lásd: NMF08113-FE termékoldal (M8 csatlakozó).

13. Kritikus szakasz: Műszaki korlátok – Mikor NE használjunk NF és FE megoldásokat?

A mérnöki pontosság érdekében ismertetni kell azokat a határfeltételeket, amelyek mellett a szelektív rendszerek nem hozzák meg a várt eredményeket:

Mikor kerüljük az NF (Non-Ferrous) modelleket:

• Ha a cél bármilyen fém érzékelése az ötvözettől függetlenül (ebben az esetben a standard sorozat vagy a Factor 1 eszközök a megfelelő választás).
• Nagyon kis alkatrészeknél (pl. 2 mm alatti átmérőjű alumínium szegecsek) – a kis felület korlátozza az indukált örvényáramok sűrűségét, ami a kimeneti reakció elmaradásához vezethet.
• Ultravékony alumíniumfóliáknál (pl. 0,05 mm alatti vastagságú szigetelőfóliák) – a mágneses tér áthatol a szerkezeten anélkül, hogy elegendő erősségű áramokat indukálna.

Mikor kerüljük az FE (Ferrous) verziókat:

• Olyan alkalmazásokban, amelyek tiszta réz, sárgaréz vagy alumínium alkatrészek pozicionálását igénylik (az eszköz nem érzékeli ezeket).
• Ha az acélelemet teljesen eltakarja egy vastag nem vas alapú anyagréteg – bár az érzékelő figyelmen kívül hagyja a hátteret, fizikai érzékelési távolsága (Sn) nem növekszik, és nem tud áthatolni egy pl. 1 mm-nél vagy 4 mm-nél vastagabb rétegen.

14. A mérnökök leggyakoribb kérdései (GYIK) – Az érzékelési problémák elemzése

1. Érzékeli az FE modell az alumíniumot?

Nem. A Ferrous (FE) sorozat érzékelőjét úgy tervezték, hogy figyelmen kívül hagyja a nem vas alapú fémeket. Kizárólag mágneses tulajdonságú anyagokra (ferromágnesekre) reagál.

2. Érzékeli az NF megoldás a rozsdamentes acélt?

Ez az ötvözet kristályszerkezetétől függ. Az ausztenites rozsdamentes acélok (pl. a népszerű AISI 304 vagy 316) nyers állapotban paramágnesesek (nem mágnesesek), így az NF változat érzékelheti őket, bár csökkentett hatótávolsággal. A ferrites és martenzites (mágneses) acélokat az NF rendszerek figyelmen kívül hagyják.

3. Beépíthető-e egy FE modell közvetlenül, süllyesztve egy gép acélházába?

Igen, feltéve, hogy süllyeszthető (beépíthető) verziót választanak. Az ilyen komponens elektronikája kompenzálva van a ház körüli acél jelenlétére, így csak a homlokfelület felől közeledő tárgyra reagál.

4. Befolyásolja-e az alumíniumprofilokon lévő festékbevonat az NF verzió érzékelését?

Nem. A porfestékek, festékek és műanyag bevonatok dielektrikumok. Az elektromágneses tér zavartalanul áthatol rajtuk, közvetlenül az alumínium szerkezetében indukálva áramokat.

5. Számít-e az alumínium alkatrész vastagsága az NF modell hatótávolsága szempontjából?

Igen. A teljes névleges hatótávolság megőrzéséhez az alkatrész vastagságának nagyobbnak kell lennie, mint az elektromágneses tér behatolási mélysége (a jellemző üzemi frekvenciáknál ez általában legalább 0,3–0,5 mm). A vékonyabb alkatrészek a tényleges munkatávolság enyhe csökkenését okozhatják.

6. Érzékel-e egy kis alumínium szegecset egy M12-es NF érzékelő?

Ha a szegecs átmérője kisebb, mint az érzékelő felület átmérőjének fele, a tényleges hatótávolság csökken az örvényáramok indukálásához elegendő felület hiánya miatt. Kis alkatrészekhez kisebb házak, pl. M8, javasoltak.

7. Helyettesíti-e a szelektív induktív detektor a kapacitív közelítéskapcsolót?

Nem. A kapacitív változat az elektromos kapacitás változására reagál, és dielektrikumokat (műanyagokat, folyadékokat, fát) is érzékel. A szelektív NF és FE detektorok kizárólag induktív eszközök – csak fémekre hatnak, azok csoportjai közötti szelekciót végezve.

15. Összefoglalás: A szelektivitás előnye az univerzalitással szemben

A modern ipari automatizálásban a tervező célja ritkán az, hogy egyszerűen bármilyen fémet érzékeljen a munkatérben. Egyre fontosabbá válik az anyagok pontos megkülönböztetése és a folyamatminőségért felelős konkrét komponens jelenlétének ellenőrzése. A szelektív NF (Non-Ferrous) és FE (Ferrous) érzékelők ezt fizikai árnyékolás, védőburkolatok vagy bővített vezérlési algoritmusok nélkül teszik lehetővé, javítva a megbízhatóságot és csökkentve a vezérlőbemeneteken jelentkező hamis magas állapotok által okozott nem tervezett leállásokat.

16. Műszaki támogatás – Válasszon szelektív érzékelőt mérnökünk segítségével

A szelektív érzékelőrendszerek vagy Poka-Yoke ellenőrző rendszerek bevezetése a munkaállomás geometriájának és anyagparamétereinek megfelelő ellenőrzését igényli.

Egyeztesse alkalmazási paramétereit a Nexotec műszaki osztályával

Ha a gyártósorán színesfém-érzékelési hibák fordulnak elő, vagy ellenőriznie kell acélbetétek jelenlétét alumíniumházakban, forduljon csapatunkhoz. Segítünk kiválasztani az optimális házátmérőt és érzékelési távolságot.

A nem vas alapú fémekhez tervezett komponensek teljes termékkínálatát és műszaki specifikációit a termékkategóriában találja: Induktív érzékelők nem vas alapú fémekhez (Non-ferrous).
