Selektive NF- und FE-Induktivsensoren zur Erkennung von Aluminium und Stahl in der Industrieautomatisierung

Selektive Induktivsensoren – Wann Aluminium erkennen, und wann nur Stahl?

In der klassischen Industrieautomation wird ein Standard-Induktivsensor mit der Annahme ausgewählt, „jedes beliebige Metallobjekt" zu erkennen. Während dieser Ansatz bei einfachen Transportsystemen funktioniert, erfordern moderne Montagelinien einen selektiven Ansatz. Die fehlende Unterscheidung zwischen Untergrund und Werkstück oder eine drastische Reichweitenverkürzung bei Nichteisenmetallen sind häufige Ursachen für Störungen und technische Stillstände.

1. Selektive Materialerkennung – Warum wird sie zunehmend eingesetzt?

Moderne Industriezweige – wie die Automobilindustrie (Automotive), die Zell- und Batterieproduktion (Battery/EV), die anspruchsvolle CNC-Bearbeitung oder die automatische Komponentenmontage – streben nach einer Reduzierung des Konstruktionsgewichts bei gleichzeitigem Erhalt der mechanischen Festigkeit. Infolgedessen werden immer mehr Bauteile und Gerätegehäuse aus Aluminium, Kupfer oder Messing gefertigt, während Funktionselemente wie Kerne, Schrauben, Stifte oder Gewindeeinsätze aus Stahl bleiben.

In solchen Umgebungen stoßen klassische Näherungslösungen an ihre Grenzen, da sie nicht eindeutig bestimmen können, welches Bauteil die Zustandsänderung am Ausgang ausgelöst hat. Der Einsatz von Bildverarbeitungssystemen ist oft wirtschaftlich nicht vertretbar oder aufgrund von Kühlmitteln und Staub nicht möglich. Selektive Induktivsensoren beseitigen dieses Problem direkt auf Ebene der Hardwareerkennung und bilden ein Schlüsselelement von Poka-Yoke-Qualitätskontrollsystemen.

2. Praktische Konsequenzen der Physik bei Standardversionen

Die Einschränkungen traditioneller Erfassungselemente ergeben sich daraus, dass ihre Elektronik auf die Dämpfung des Oszillators durch ferromagnetische Materialien optimiert ist. Baustahl weist eine hohe magnetische Permeabilität auf und bündelt die Feldlinien des wechselnden elektromagnetischen Feldes. Nichteisenmetalle (Aluminium, Kupfer, Messing) sind Dia- oder Paramagnetika, was bedeutet, dass sie eine deutlich geringere Änderung der Oszillatorparameter verursachen und sich ausschließlich auf induzierte Wirbelströme stützen.

Die praktische Konsequenz dieses Unterschieds sind sogenannte Reduktionsfaktoren (reduction factors), die die tatsächliche Reichweite eines Universalgeräts für die jeweiligen Legierungen bestimmen:

• Baustahl (Fe 360): 1.0 (Nennreichweite 100 %)
• Edelstahl (INOX): ca. 0,70–0,85
• Messing: ca. 0,35–0,50
• Aluminium: ca. 0,30–0,45 (Reichweite auf ca. 1/3 des Nennwerts reduziert)
• Kupfer: ca. 0,25–0,30

Wird ein Standard-Näherungsschalter M12 mit einer Nennreichweite von Sn = 4 mm zur Erkennung eines Aluminiumprofils verwendet, beträgt sein tatsächlicher Schaltabstand nur etwa 1,4 mm. Ein derart geringer Arbeitsabstand birgt ein hohes Risiko eines mechanischen Aufpralls des sich bewegenden Werkstücks auf die Stirnfläche des Bauteils.

3. Eigenschaften selektiver Non-Ferrous (NF) Lösungen

Die NF-Lösung ist ein Gerät, das speziell zur Beseitigung der Reichweitenverkürzung bei Buntmetallen entwickelt wurde. Die elektronische Struktur dieser Geräte analysiert ausschließlich die Wirkung hochdichter Wirbelströme, die in Materialien mit ausgezeichneter spezifischer Leitfähigkeit erzeugt werden.

Alle Störungen und Amplitudenänderungen, die durch Eisenmetalle (Stahl) verursacht werden, werden herausgefiltert. Dadurch beträgt der Reduktionsfaktor für Aluminium, Kupfer und Messing in diesem Fall gleich 1,0. Jeder Non-Ferrous-Sensor ermöglicht die volle Reichweite bei der Erkennung von Nichteisenmetallen und ist gleichzeitig völlig unempfindlich gegenüber Stahl in unmittelbarer Nähe des Messbereichs.

4. Wie funktioniert ein reines Stahl-Erkennungsmodell (FE)? Die Umkehrung der Non-Ferrous-Technologie

Die selektive Ferrous-Version (FE) stellt die genaue Umkehrung des technologischen Konzepts der Non-Ferrous-Modelle dar. Dieser Sensortyp wurde so konzipiert, dass er ausschließlich auf ferromagnetische (magnetische) Materialien wie Kohlenstoffstahl, Baustahl oder Eisen reagiert.

Alle Objekte aus Aluminium, Kupfer oder Messing werden vom Ausgang der Ferrous-only-Variante vollständig ignoriert. Der Einsatz dieser Technologie ist überall dort erforderlich, wo ein Aluminiumgehäuse das übergeordnete Element oder die Montagebasis bildet und das Kontrollziel ausschließlich die Anwesenheit eingepresster, eingeschraubter oder montierter Stahlkomponenten ist. Das FE-Modell ermöglicht es, den Hintergrund aus Nichteisenmetallen „auszublenden", ohne physische Abschirmungen einsetzen zu müssen.

5. Auswahltabelle: Wie wählt man den richtigen Sensor für eine bestimmte Aufgabe?

Die folgende Übersicht erleichtert die schnelle Auswahl der richtigen Technologie in Abhängigkeit vom Zielmaterial und den Elementen, die von der SPS-Steuerung ignoriert werden sollen.

Aufgabe / Zu erkennendes Objekt	Standardversion	NF-Lösung (Non-Ferrous)	FE-Version (Ferrous Only)
Erkennung von Aluminium (Profile, Gussteile)	Mittel (Reichweite auf ~35 % reduziert)	✅ JA	❌ NEIN
Erkennung von Stahl (Bau-, Kohlenstoffstahl)	✅ JA	❌ NEIN	✅ JA
Erkennung von Kupfer (Stromschienen, Busbars)	Schwach (Reichweite auf ~25 % reduziert)	✅ JA	❌ NEIN
Erkennung von Messing (Armaturen, Verbinder)	Schwach (Reichweite auf ~40 % reduziert)	✅ JA	❌ NEIN
Erkennung ausschließlich von Stahlschrauben/-stiften	❌ NEIN (erkennt auch Hintergrund)	❌ NEIN	✅ JA
Ignorieren eines Stahlrahmens / einer Führungsschiene	❌ NEIN	✅ JA	❌ NEIN
Ignorieren eines Aluminiumprofils / -gehäuses	❌ NEIN	❌ NEIN	✅ JA

6. Selektive Detektoren vs. Factor-1-Näherungsschalter – Die wichtigsten Unterschiede

In der technischen Nomenklatur werden die Begriffe „Factor-1-Näherungsschalter" und „selektiver Sensor" gelegentlich verwechselt, obwohl sie in der Struktur der Steuerungsalgorithmen völlig unterschiedliche Aufgaben erfüllen.

• Factor-1-Lösung: Ist ein universelles System. Es erkennt Stahl ebenso wie Aluminium, Kupfer oder Messing mit exakt derselben Nennreichweite (Korrekturfaktor 1,0 für alle Metalle). Sie wird eingesetzt, wenn auf einer Förderlinie ein wechselnder Materialmix auftritt.
• Selektiver Sensor (NF oder FE): Ist ein dediziertes Element. Anstatt alles zu erkennen, nimmt er eine physikalische Materialselektion vor – er registriert die Anwesenheit einer Metallgruppe und bleibt gegenüber der anderen völlig blind.

Gerätetyp	Reichweite für Stahl	Reichweite für Aluminium	Reichweite für Kupfer
Standarddetektor	100 %	ca. 35 %	ca. 25 %
Factor-1-Modell	100 %	100 %	100 %
Selektive NF-Version	0 % (ignoriert)	100 %	100 %
Selektive FE-Version	100 %	0 % (ignoriert)	0 % (ignoriert)

7. Selektives Erfassungselement vs. Version mit PTFE-Frontfläche – Funktionale Unterschiede

Ein weiteres häufiges Kaufdilemma ist die Wahl zwischen einer selektiven Version und einem mit Teflon (PTFE) beschichteten Bauteil. Es ist wichtig zu beachten, dass die PTFE-Beschichtung eine rein schützende Funktion hat – sie schützt das Element vor aggressiven Chemikalien oder erleichtert die Entfernung von Verunreinigungen (z. B. Spritzern), verändert jedoch nicht die Erkennungsparameter. Ein Detektor mit PTFE-Frontfläche verfügt unter der Schutzschicht weiterhin über eine herkömmliche Elektronik und behält die Standard-Reduktionsfaktoren bei.

Technisches Merkmal	Modell mit PTFE-Frontfläche	Selektiver NF-Sensor	Selektiver FE-Sensor
Chemische Beständigkeit und Antihaft-Eigenschaft	✅ JA	Abhängig vom Gehäuse	Abhängig vom Gehäuse
Materialselektion (Ignorieren von Stahl)	❌ NEIN	✅ JA	❌ NEIN
Materialselektion (Ignorieren von Aluminium)	❌ NEIN	❌ NEIN	✅ JA

8. Verhalten der NF-Geräte bei Vorhandensein von Aluminiumspänen

Bei der spanenden Bearbeitung (Fräsen, Bohren, Schneiden von Aluminium) ist eine der Hauptschwierigkeiten die Ansammlung feiner Abfälle auf den Maschinenoberflächen. Geräte der NF-Serie zeigen eine hohe Beständigkeit gegenüber dieser Art von Verunreinigung. Damit im Material Wirbelströme mit ausreichender Stärke induziert werden, um den Ausgangszustand zu ändern, muss das Element eine zusammenhängende elektrische Fläche mit Mindestabmessungen nahe der Stirnflächengröße bilden.

Einzelne Späne, feine Schnittreste oder Aluminiumstaub weisen keine strukturelle Kontinuität auf. Die lokalen Wirbelströme in ihnen sind zu schwach, sodass die Elektronik die Verunreinigung ignorieren und bis zum Auftreten eines vollformatigen Werkstücks stabil arbeiten kann.

9. Widerstandsfähigkeit gegen Schweißspritzer in Automotive-Anwendungen

In automatisierten Schweißzellen setzen sich Spritzer aus geschmolzenem Metall der zu verbindenden Stahlbleche auf benachbarten Komponenten ab. Bei einem herkömmlichen Induktivgerät bedeutet ein erstarrter Stahltropfen, der sich in die Sensorfläche einschmilzt, einen Ausfall – das Erfassungselement beginnt, den Spritzer als dauerhafte Anwesenheit des Werkstücks zu registrieren. Da Modelle der NF-Serie so konzipiert sind, dass sie ferromagnetische Materialien ignorieren, beeinflusst die Anwesenheit von Stahlpartikeln auf ihrer Oberfläche das Ausgangssignal nicht. Ein aus einem einzigen Edelstahlblock gefertigtes Gehäuse schützt die Struktur zudem vor thermischer Rissbildung.

10. Typische Fehler bei der Auswahl induktiver Sensoren

Die Analyse von Servicemeldungen zeigt drei der häufigsten Fehler, die in der Entwurfsphase von Steuerungssystemen gemacht werden:

Fehler 1: Der Versuch, eine in einem Aluminiumgehäuse sitzende Stahlschraube mit einer Universalversion zu erkennen. Ein klassischer Detektor reagiert seitlich auf die Masse des umgebenden Aluminiums, bevor die Schraube überhaupt in die Erfassungszone gelangt. Der Einsatz eines FE-Modells löst dieses Problem, indem das Aluminium für das System unsichtbar wird.

Fehler 2: Die Wahl eines Standardbauteils mit erweiterter Reichweite (z. B. Sn = 12 mm) zur Erkennung von Aluminium auf einem Stahlförderer. Um für Nichteisenmetalle zufriedenstellende 4 mm zu erreichen, kauft der Ingenieur einen Sensor mit großer Grundreichweite für Stahl. Infolgedessen erkennt das System ständig den Rahmen oder die Struktur des Förderers. Die Lösung ist ein dediziertes NF-Modell mit fester Reichweite.

Fehler 3: Der Einsatz herkömmlicher Kurzreichweiten-Sensoren (z. B. Sn = 2 mm) für bewegliche Messingteile. Nach Anwendung des Reduktionsfaktors sinkt der sichere Arbeitsabstand unter 1 mm, was bei minimalem Führungsspiel zu einem mechanischen Abscheren des Bauteils durch das Werkstück führt.

11. 20 Praxisbeispiele für selektive Systeme in der Industrie

Die folgende Liste zeigt verschiedene Szenarien, in denen die Materialselektivität ein Schlüsselelement der Prozessstabilität darstellt:

• Aluminiumprofile: Positionierung auf stählernen Zuführtischen (die NF-Lösung ignoriert die Tischkonstruktion).
• Aluminiumfelgen: Kontrolle der korrekten Lage in den Bearbeitungsspannfuttern von CNC-Drehautomaten (NF-Modell).
• Aluminiumgussteile: Überprüfung, ob der Robotergreifer das Werkstück direkt aus der stählernen Gussform entnommen hat (NF-Version).
• Getränkedosen: Zählung und Kontrolle an Abfülllinien innerhalb stählerner Führungskäfige (NF-Sensor).
• Aluminiumtabletts: Positionierung in automatischen Verpackungsmaschinen der Lebensmittelindustrie (NF-Detektor).
• Aluminiumkühlkörper: Anwesenheitskontrolle im Montagebereich leistungselektronischer Module (NF-Erfassungselement).
• Wärmetauscher: Positionierung von Aluminiumlamellen bei Falz- und Bündelungsvorgängen (NF-Lösung).
• Wechselrichtergehäuse: Erkennung der Anwesenheit von Aluminiumgussgehäusen am Montageband (NF-Version).
• EV-Batterien (Zellpakete): Kontrolle der Lage von Aluminium-Zellgehäusen innerhalb des stählernen Strukturrahmens des Fahrzeugs (NF-Modell).
• Busbars (Kupferschienen): Erkennung der Anwesenheit von Verteilerschienen in Schaltschränken und Ladestationen (NF-Sensor erkennt Kupfer).
• Stromschienen: Kontrolle der Kontinuität und Positionierung von Kupferflachschienen bei automatischen Biegeprozessen (NF-Detektor).
• Kupferverbinder: Überprüfung der Anwesenheit von Klemmen in Montagebuchsen von Kabelbäumen (NF-Version).
• Messingteile: Positionierung von Ventilkörpern in Mehrspindel-Drehautomaten (NF-Lösung erkennt Messing).
• Ventile und Armaturen: Kontrolle der Anwesenheit von Messingstopfbuchsen und -stiften innerhalb von Kunststoffgehäusen (NF-Modell).
• Stahlbuchsen in Aluminium (Poka-Yoke): Kontrolle der Anwesenheit einer eingepressten Stahlbuchse innerhalb eines Aluminium-Querlenkers (die FE-Version ignoriert den Querlenker und erkennt nur die Buchse).
• Schraubmontage in Gehäusen: Überprüfung, ob eine Stahlschraube in ein Aluminium-Getriebegehäuse eingeschraubt wurde (der FE-Sensor reagiert nur auf die Schraube).
• Überprüfung des Formenschlusses: Kontrolle der Position eines stählernen Verriegelungsstifts innerhalb einer Aluminium-Spritzgussform (FE-Detektor).
• Kontrolle von Metalleinsätzen: Erkennung der Anwesenheit eines stählernen Gewindeeinsatzes, der vor dem Kunststoffspritzguss in die Formkavität eingelegt wird (FE-Element).
• Geschweißte Automotive-Bauteile: Kontrolle der Anwesenheit einer an ein Aluminium-Karosserieteil geschweißten Stahlmutter (FE-Version).
• Materialsortierung: Trennung von Abfällen oder Werkstücken in einen ferromagnetischen und einen nicht-ferromagnetischen Strom mittels Tandems aus NF- und FE-Geräten.

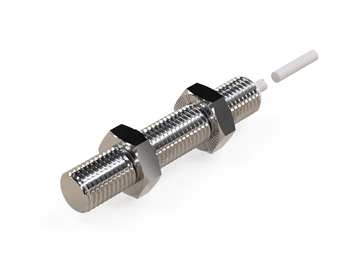

12. Wichtigste technische Parameter der NF- und FE-Modelle

Die folgende Tabelle zeigt die wichtigsten Betriebsparameter für repräsentative selektive Lösungen. Alle Modelle dieser Serien sind in genormten Baugrößen (M8, M12, M18, M30) mit unterschiedlichen Gehäuselängen sowie in PNP/NPN- und NO/NC-Ausgangskonfigurationen erhältlich. Vollständige Detailspezifikationen finden Sie auf den Produktseiten.

Grundparameter	NF-Version (Non-Ferrous) Modell: NMF12143-NF	FE-Version (Ferrous Only) Modell: NMF08013-FE
Nennschaltabstand (Sn)	4 mm (reagiert nur auf Aluminium/Nichteisenmetalle)	1 mm (reagiert nur auf Stahl/ferromagnetische Metalle)
Gehäusegröße / Gewinde	M12	M8
Schutzart	IP67	IP67
Schaltfrequenz	1 kHz (1000 Hz)	1 kHz (1000 Hz)
Anschlussart	M12-Stecker (3-polig)	2 m PVC-Kabel
Datenblatt und vollständige Spezifikation	NMF12143-NF Datenblatt	NMF08013-FE Datenblatt

*Es ist auch eine Version mit M8-Steckverbinder erhältlich – siehe: NMF08113-FE Produktseite (M8-Stecker).

13. Kritischer Abschnitt: Technische Grenzen – Wann NF- und FE-Lösungen NICHT verwendet werden sollten

Im Interesse der technischen Redlichkeit müssen die Grenzbedingungen genannt werden, unter denen selektive Systeme nicht die erwarteten Ergebnisse liefern:

Wann NF-Modelle (Non-Ferrous) vermieden werden sollten:

• Wenn das Ziel die Erkennung eines beliebigen Metalls unabhängig von der Legierung ist (in diesem Fall sind die Standardserie oder Factor-1-Geräte die richtige Wahl).
• Bei sehr kleinen Werkstücken (z. B. Aluminiumnieten mit einem Durchmesser unter 2 mm) – die geringe Fläche begrenzt die Dichte der induzierten Wirbelströme, was zu keiner Ausgangsreaktion führen kann.
• Bei ultradünnen Aluminiumfolien (z. B. Isolierfolien unter 0,05 mm Dicke) – das Magnetfeld durchdringt die Struktur, ohne Ströme ausreichender Stärke zu induzieren.

Wann FE-Versionen (Ferrous) vermieden werden sollten:

• In Anwendungen, die die Positionierung von Bauteilen aus reinem Kupfer, Messing oder Aluminium erfordern (das Gerät registriert diese nicht).
• Wenn das Stahlelement vollständig von einer dicken Schicht Nichteisenmetall verdeckt ist – obwohl der Sensor den Hintergrund ignoriert, vergrößert sich seine physische Erfassungsreichweite (Sn) nicht und kann keine Schicht durchdringen, die dicker ist als z. B. 1 mm oder 4 mm.

14. Häufigste Ingenieursfragen (FAQ) – Analyse von Erkennungsproblemen

1. Erkennt das FE-Modell Aluminium?

Nein. Ein Sensor der Ferrous-Serie (FE) ist so konzipiert, dass er Nichteisenmetalle ignoriert. Er reagiert ausschließlich auf Materialien mit magnetischen Eigenschaften (Ferromagnetika).

2. Erkennt die NF-Lösung Edelstahl?

Das hängt von der Kristallstruktur der Legierung ab. Austenitische Edelstähle (z. B. der verbreitete AISI 304 oder 316) sind im Rohzustand paramagnetisch (nicht magnetisch), sodass eine NF-Variante sie orten kann, allerdings mit reduzierter Reichweite. Ferritische und martensitische (magnetische) Stähle werden von NF-Systemen ignoriert.

3. Kann ein FE-Modell bündig direkt in ein stählernes Maschinengehäuse eingebaut werden?

Ja, sofern eine bündig einbaubare Version gewählt wird. Die Elektronik eines solchen Bauteils ist auf die Anwesenheit von Stahl rund um das Gehäuse kompensiert, sodass es nur auf ein sich von der Stirnseite näherndes Objekt reagiert.

4. Beeinflusst eine Lackbeschichtung auf Aluminiumprofilen die Erkennung durch die NF-Version?

Nein. Pulverlack, Farben und Kunststoffbeschichtungen sind Dielektrika. Das elektromagnetische Feld durchdringt sie ungestört und induziert Ströme direkt in der Aluminiumstruktur.

5. Spielt die Dicke eines Aluminiumteils eine Rolle für die Reichweite des NF-Modells?

Ja. Um die volle Nennreichweite zu erhalten, sollte die Dicke des Teils größer sein als die Eindringtiefe des elektromagnetischen Felds (bei typischen Betriebsfrequenzen üblicherweise mindestens 0,3–0,5 mm). Dünnere Teile können eine leichte Verkürzung der tatsächlichen Arbeitsdistanz verursachen.

6. Wird eine kleine Aluminiumniete von einem M12-NF-Sensor erkannt?

Wenn der Nietdurchmesser kleiner als die Hälfte des Sensorflächendurchmessers ist, verringert sich die tatsächliche Reichweite aufgrund unzureichender Fläche zur Induktion von Wirbelströmen. Für kleine Teile werden kleinere Gehäuse, z. B. M8, empfohlen.

7. Ersetzt ein selektiver Induktivdetektor einen kapazitiven Näherungsschalter?

Nein. Die kapazitive Variante reagiert auf Änderungen der elektrischen Kapazität und erkennt auch Dielektrika (Kunststoffe, Flüssigkeiten, Holz). Selektive NF- und FE-Detektoren sind rein induktive Geräte – sie wirken ausschließlich auf Metalle und nehmen eine Selektion zwischen Metallgruppen vor.

15. Zusammenfassung: Der Vorteil der Selektivität gegenüber der Universalität

In der modernen Industrieautomation ist es selten das Ziel des Konstrukteurs, einfach irgendein Metall im Arbeitsraum zu erkennen. Zunehmend wichtiger wird die präzise Unterscheidung von Materialien und die Verifikation der Anwesenheit des spezifischen Bauteils, das für die Prozessqualität verantwortlich ist. Selektive NF- (Non-Ferrous) und FE-Sensoren (Ferrous) ermöglichen dies, ohne dass physische Abschirmungen, Schutzbleche oder erweiterte Steuerungsalgorithmen erforderlich sind, wodurch die Zuverlässigkeit erhöht und ungeplante Stillstandzeiten aufgrund fehlerhafter High-Zustände an den Steuereingängen reduziert werden.

16. Technischer Support – Wählen Sie einen selektiven Sensor gemeinsam mit einem Ingenieur

Die Implementierung selektiver Erkennungssysteme oder Poka-Yoke-Kontrollsysteme erfordert eine korrekte Überprüfung der Geometrie und der Materialparameter Ihres Arbeitsplatzes.

Besprechen Sie Ihre Anwendungsparameter mit der technischen Abteilung von Nexotec

Wenn auf Ihrer Produktionslinie Fehler bei der Erkennung von Nichteisenmetallen auftreten oder Sie die Anwesenheit von Stahleinsätzen in Aluminiumgehäusen überprüfen müssen, wenden Sie sich an unser Team. Wir helfen Ihnen, den optimalen Gehäusedurchmesser und die passende Erfassungsreichweite auszuwählen.

Einen vollständigen Überblick über das Produktsortiment sowie die technischen Spezifikationen der für Nichteisenmetalle bestimmten Komponenten finden Sie im Produktbereich: Induktivsensoren für Nichteisenmetalle (Non-ferrous).
